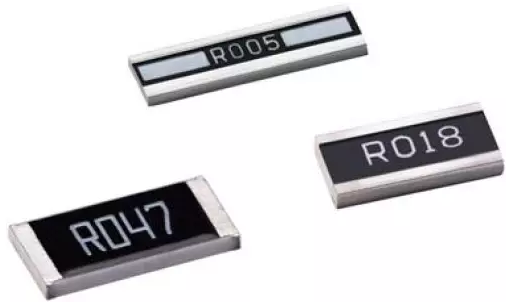

光颉viking电流感应片式电阻器（CS 系列）

0201 / 0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512 / 1225 / 3720 / 7520 / 0612


电流感应片式电阻器 - CS 系列文件下载

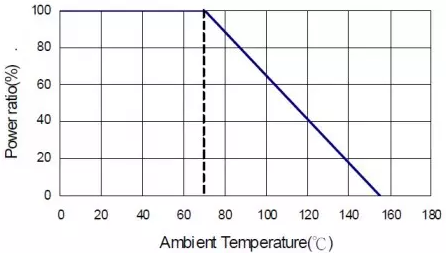

降额曲线

厚膜电流感应，高规格，100ppm的低TC，1％的严格公差，尺寸从0201~2512，电阻范围1m~1R。
特大功率，1225尺寸高达3W，长端接增强功率能力。高可靠性电流检测电阻。

特征

  • 1 瓦尺寸、1225 封装的 3 瓦额定功率。

  • ±100 PPM/°C 的低 TCR。

  • 电阻值从 1m 到 1 ohm。

  • 用于高功率耗散的高纯度氧化铝基板。

  • 具有更高额定功率的长边端接。

  • RoHS 合规性。

应用

  • 电源管理应用

  • 开关电源

  • 音频应用中的过流保护

  • 电压调节模块 (VRM)

  • DC-DC转换器、电池组、充电器、适配器

  • 磁盘驱动程序

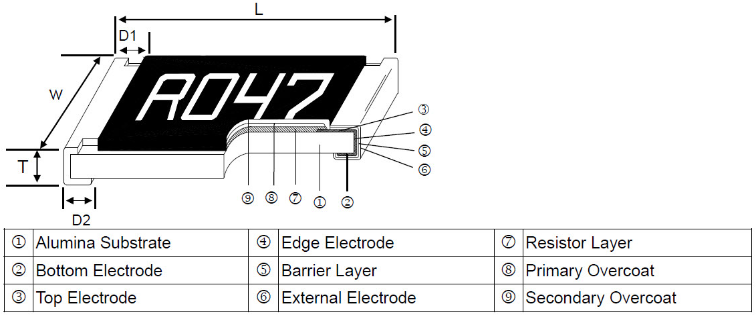

建造

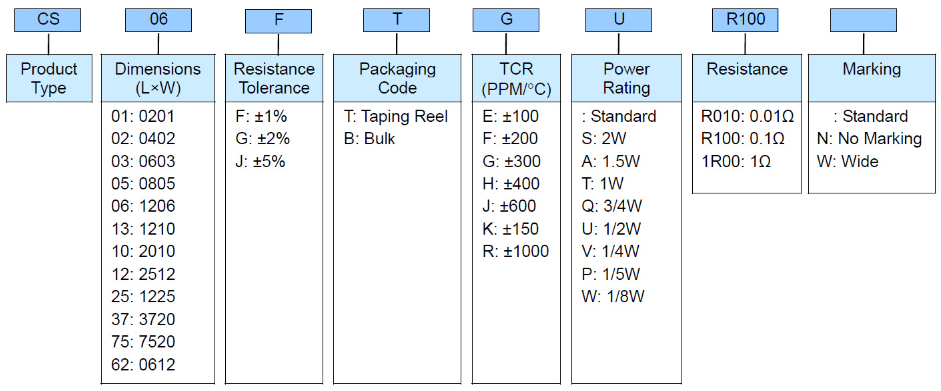

零件编号


标准电气规格

项目
类型
70°C 时的额定功率		工作温度
范围		最大限度。工作
电流

电阻范围 (mΩ)

TCR
(PPM/°C)
±1%±2%±5%
CS01 (0201)1/20W-55 ~ +155°C0.70A100 - 147
150 - 500
510 - 1000		±1000
±600
±300
CS02 (0402)1/16W1.11A50 - 100
102 - 500
510 - 1000		±400
±300
±200
CS03 (0603)1/10W2.23A20 - 50
51 - 100
102 - 300
301 - 1000		±600
±400
±300
±200
CS05 (0805)1/8W2.50A20 - 50
51 - 100
102 -196
200 - 1000		±600
±400
±300
±200
CS06 (1206)1/4W5.00A10 - 20
21 - 50
51 - 91
100 - 1000		±600
±400
±300
±200
CS13 (1210)1/2W7.07A
CS10 (2010)3/4W8.66A
CS12 (2512)1W10.0A
CS25 (1225)3W31.6A3 - 5
6 - 20
21 - 30
33 - 8000		±300
±200
±150
±100
CS37 (3720)1W10.0A10 - 18
20 - 500		±300
±150
CS75 (7520)2W44.7A－1 - 4±300
5 - 10
11 - 350		±200
±150
CS62 (0612)1W10.0A10 - 27
30 - 91
100 – 499
500 - 1000		±600
±300
±200
±100
