光颉viking抗硫化厚膜片式电阻器 - AS 系列
0201 / 0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512
抗硫化厚膜片式电阻器 - AS 系列文件下载

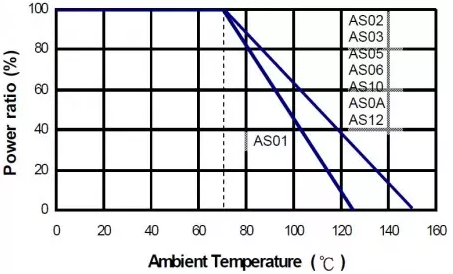

降额曲线
防浪涌电阻器，尺寸从 0201-2512，电阻范围 1ohm -10Mohm。公差0.5%~5%。大功率可用。
AS系列采用高抗硫化内电极材料和特殊结构的端接，以增加抗硫化强度。用银作为内电极的电阻器会发生硫化。硫化环境包括温泉或火山附近的硫磺气体，或通过燃烧原料油产生，即使是空气污染的户外设备也可能受到影响。通过该反应产生的硫化银会影响电导率，因此电阻会断开。
Viking 的抗硫化电阻器是防止您的电子设备因高硫环境而损坏的理想选择。
范围
本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。
特征
在含硫环境中防止硫化的特殊结构。
应用
高端电脑
工业设备
自动设备控制器
医疗器材
高端多媒体电子
户外电子应用

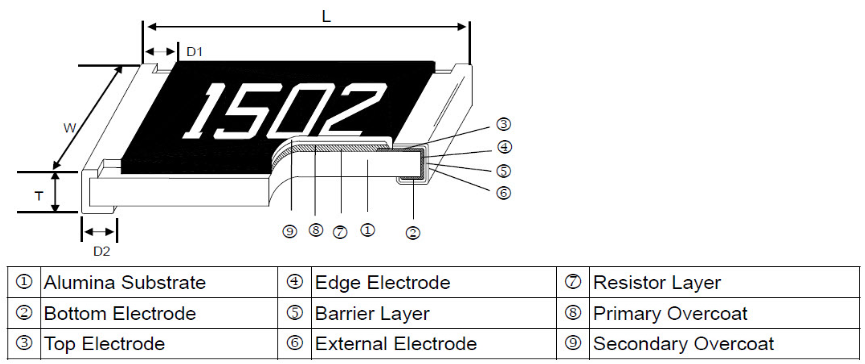

建造
零件编号
标准电气规格
| 项目 类型 | 70°C 时的额定功率 跳线额定电流 | 工作温度 范围 | 最大限度。 工作电压 | 最大限度。 过载电压 | 电阻范围 | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|---|---|
| ±0.5% | ±1% | ±5% | ||||||
| AS01 (0201) | 1/20W | -55 ~ +125°C | 25V | 50V | - | 1Ω - 10MΩ | ±200 | |
| 跳线：1A | - | 0Ω (<50mΩ) | - | |||||
| AS02 (0402) | 1/16W | -55 ~ +155°C | 50V | 100V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | ||
| 跳线：1A | 0Ω (<50mΩ) | - | ||||||
| AS03 (0603) | 1/10W | 50V | 100V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| 跳线：1A | 0Ω (<50mΩ) | - | ||||||
| AS05 (0805) | 1/8W | 150V | 300V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| 跳线：2A | 0Ω (<50mΩ) | - | ||||||
| AS06 (1206) | 1/4W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| 跳线：2A | 0Ω (<50mΩ) | - | ||||||
| AS10 (1210) | 1/3W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| 跳线：2.5A | 0Ω (<50mΩ) | - | ||||||
| AS0A (2010) | 3/4W | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| 跳线：3.5A | 0Ω (<50mΩ) | - | ||||||
| AS12 (2512) | 1W | 250V | 500V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ±200 ±100 ±200 | |||
| 跳线：4A | 0Ω (<50mΩ) | - | ||||||
