精密电阻

高精密电阻的精度与温漂有什么区别？

容差描述规定条件下阻值相对标称值的允许偏差；温度系数描述温度变化引起的阻值变化。精密选型需要同时核对两者，并确认功率、电压、长期稳定性和实际环境。

相比美系、德系精密电阻，我们更快，更稳定，更高性价比！
我们专注于高端设备，剔除虚高附加，挖掘优质元件真实价值！
视质量为生命，讲信誉求生存，现货常备，寻求双赢！

高精密、低温漂电阻—光颉Viking系列

产品图片

产品名称

系列

规格书下载

阻值范围

精度

温漂(ppm/℃)

封装

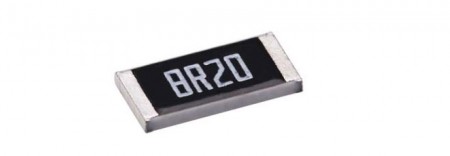

精密电阻产品资料 Thin Film Precision Chip Resistor
高精密薄膜芯片电阻		 AR 精密电阻产品资料 1Ω~3MΩ ±0.01%~±1% 1/2/3
5/10/15/25/50		 0201/0402/0603/
0805/1206/1210/
2010/2512

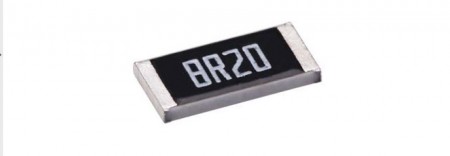

精密电阻产品资料 Anti-Corrosive Thin Film Precision Chip Resistor
抗蚀高精密薄膜芯片电阻		 ARG 精密电阻产品资料 10Ω~1.5MΩ ±0.1%~±0.5% 15/25/50 0402/0603/0805/
1206/ 2010/2512
精密电阻产品资料 Anti-Corrosive Thin Film Precision Chip Resistor
抗蚀高精密薄膜芯片电阻		 PR 精密电阻产品资料 10Ω~1.5MΩ ±0.1%~±0.5% 15/25/50 0402/0603/0805/
1206/ 2010/2512
氮化铝薄膜精密芯片电阻器（ARN系列）-氮化铝薄膜精密芯片电阻器-ARN系列
氮化铝薄膜精密芯片电阻器（ARN系列）
 ARN 精密电阻产品资料 50Ω~30.1KΩ ±0.1%~±1% 25/50 1206/2512
氮化钽薄膜精密芯片电阻器-TAR系列氮化钽薄膜精密芯片电阻器-TAR系列
氮化钽薄膜精密芯片电阻器（TAR系列）
 TAR 精密电阻产品资料 10R-1MR ±0.05%~±1% 10/15/25/50 0402/0603/0805/
1206
电阻阵列（TFAN系列）-薄膜阵列芯片电阻-TFAN系列
精密排阻（TFAN系列）
 TFAN 精密电阻产品资料 24.9R-100KR ±0.1%~±1% 10/15/25/50 0603×4
精密电阻产品资料 Metal Film Leaded Precision Resistor
插件式金属精密电阻		 MFR 精密电阻产品资料 0.1Ω~10MΩ ±0.05%~±1% 5/10/15/25
50/100		 0318/0623/0932
1145/1550
精密电阻产品资料 Metal Film Leaded Resistor
高精密金属膜固定电阻器		 MFD 精密电阻产品资料 10Ω~1MΩ ±0.02%,±0.05%,
±0.1%		 5/10/15/25 0727/1040
精密电阻产品资料 Metal Film Precision Resistor
金属精密薄膜电阻		 CSR 精密电阻产品资料 0.1Ω~10MΩ ±0.1%~±5% 10/15/25/50/100 0102/0204/0207
精密电阻产品资料 Metal Film Precision Resistor
金属精密薄膜电阻		 CSRV 精密电阻产品资料 0.1Ω~1MΩ ±0.1%~±5% 10/15/25/50/100 0204/0207

高精密、低温漂薄膜电阻—华新科PSA信昌系列

产品图片

产品名称

系列

规格书下载

功率

精度

温漂(ppm/℃)

封装
精密电阻产品资料

薄膜精密贴片电阻/ WF系列

 WF 精密电阻产品资料 1 / 16W~1W ±0.01%~±1% 2/3/5
10/15/25/50		 0201/0402/0603/
0805/1206/1210/
2010/2512
精密电阻产品资料

薄膜专业AEC-Q200芯片电阻器/ WF.Q系列

 WF.Q 精密电阻产品资料 1 / 16W~1W 0.02％~1％ 5ppm~50ppm 0402/0603/0805/
1206/ 2010/2512
精密电阻产品资料

薄膜脉冲耐击电阻/WF.S系列

 WF.S 精密电阻产品资料 1 / 16W~1 / 4W 0.1％~1％ 25ppm~50ppm 0402~1206
精密电阻产品资料

防硫化薄膜贴片电阻/ SF系列

抗ASTM-B-809-95抗硫（硫480小时，60°C）
 SF 精密电阻产品资料 1 / 16W~1W 0.1％~1％ 25ppm~50ppm 0402~2512
精密电阻产品资料

抗硫化和AEC-Q200薄膜芯片电阻器/SF.Q系列

抗ASTM-B-809-95 *的抗硫改性（硫1000小时，105°C）
符合AEC-Q200		 SF.Q 精密电阻产品资料 1 / 16W~ 1瓦 0.02％~1％ 5ppm~50ppm 0402~2512
精密电阻产品资料

抗硫化薄膜芯片电阻器/SF.A系列

抗硫化，浸入3.5％硫浓度的工业油中105°C±3°C，500小时		 SF.A 精密电阻产品资料 1 / 16W~1W 0.05％~1％ 5ppm~50ppm 0402~2512
精密电阻产品资料

氮化钽薄膜芯片电阻器/ MF系列

抗ASTM-B-809-95 *的抗硫磺改性（硫1000小时，105°C）
AEC-Q200合格
电阻层TaN
内电极Au		 MF 精密电阻产品资料 1 / 16W~ 2 / 5W 0.05％~1％ 10ppm~50ppm 0402~1206
精密电阻产品资料

薄膜阵列芯片电阻器/ TA系列

AEC-Q200兼容		 TA 精密电阻产品资料 1/10 W @ element，
2 / 5W @package		 0.1％~1％ 25ppm~50ppm 0603×4
精密电阻产品资料

薄膜低欧姆电流传感器/ WW系列

 WW 精密电阻产品资料 1 / 10W~2W 0.5％~1％ 75ppm~100ppm 0402~2512
精密电阻产品资料

高功率和低TCR电流传感器/ TTL系列

超低阻值		 TTL 精密电阻产品资料 1 / 10W~2W 0.5％~5 ％ 50ppm~350ppm 0201~2512
精密电阻产品资料

大功率超低欧姆金属电流传感器/ TTU系列

 TTU 精密电阻产品资料 2W~3W 1％~5 ％ 50ppm~100ppm 2512

高精密、低温漂电阻—大毅TA-I系列

产品图片

产品名称

系列

规格书下载

阻值范围

精度

温漂(ppm/℃)

封装

特点*
精密电阻产品资料 薄膜晶片电阻 RB 精密电阻产品资料 1Ω～3MΩ ±0.05%～±1% 5～100 0201/0402/0603/
0805/1206/1210/
2010/2512		 *超低温漂
*超高精度
*低电流噪音
*阻值稳定

参数与适用条件

精密电阻的参数核对与适用条件
核对项怎样核对需要区分的条件
容差（%）查看所选阻值和封装对应的允许偏差。不要把初始精度当成全温度范围准确度。
温度系数（ppm/°C）核对温度变化条件及对应规格选项。不同系列的可选温漂与阻值范围可能不同。
工作条件对照额定功率、电压与降额曲线。脉冲、温升与环境条件仍需应用验证。

品牌与制造商资料

此分类按高精密电阻用途组织；Viking AR 是可进一步查看的薄膜精密电阻系列示例，其规格不能代表所有品牌和系列。

具体规格请按完整型号与对应文件版本核对，不同规格行的参数不能合并成通用指标。

选型与采购常见问题

高精密电阻只看精度够吗？

还应核对温度系数、功率、电压、封装、长期稳定性和使用环境，避免把初始精度等同于所有工况的准确度。

精密电阻替代需要哪些信息？

提供完整型号，或阻值、容差、温度系数、功率、电压、封装及工作条件，并对替代器件进行应用验证。
