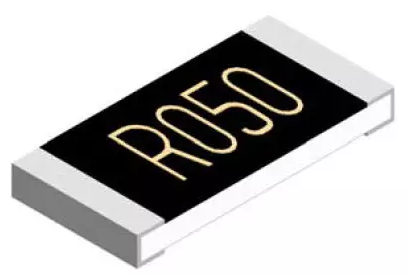

光颉viking薄膜精密电流检测电阻器(TCS 系列)
0402 / 0603 / 0805 / 1206 / 2010 / 2512
薄膜电流感应片式电阻器 - TCS 系列文件下载

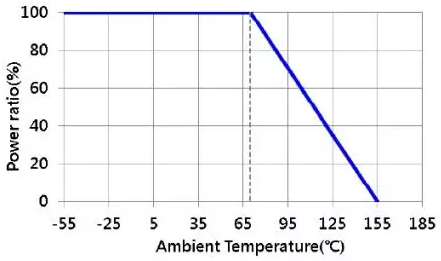

降额曲线
用于高精度电流感应电阻器的薄膜技术,具有极低的 TC。尺寸为 0402-2512。电阻范围50m-1Rohm。2512 3W 大功率可用。
特征
薄膜工艺。
2512 尺寸的高额定功率高达 3 瓦。
公差低至 ±0.5%。
极低的 TCR,低至 ±50 PPM/°C。
电阻值从 50m 到 1ohm。
用于高功率耗散的高纯度氧化铝基板。
应用
电源管理应用
开关电源
音频应用中的过流保护
电压调节模块 (VRM)
DC-DC转换器、电池组、充电器、适配器
汽车发动机控制
磁盘驱动程序
便携式设备(PDA、手机)

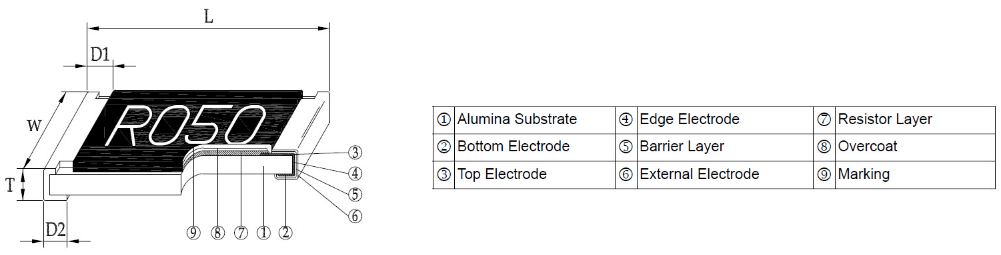

建造
零件编号
标准电气规格
类型 | 70°C 时的额定功率 | 工作 温度 范围 | 电阻范围 (mΩ) | TCR (PPM/°C) | |
---|---|---|---|---|---|
±0.5% | ±1% | ||||
TCS02 (0402) | 1/16W | -55~+155°C | 500 - 1000 | ±100 ±50 | |
TCS03 (0603) | 1/10W | -55~+155°C | 200 - 300 301 - 1000 | ±100 ±50 | |
TCS05 (0805) | 1/8W | 200 - 300 301 - 1000 | ±100 ±50 | ||
TCS06 (1206) | 1/4W | -55~+155°C | - | 50 - 100 | ±200 ±100 ±50 |
101 - 300 301 - 1000 | |||||
TCS10 (2010) | 3/4W | -55~+155°C | 50 - 100 101 - 300 301 - 1000 | ±200 ±100 ±50 | |
TCS12 (2512) | 1W | -55~+155°C | 50 - 100 101 - 300 301 - 1000 | ±200 ±100 ±50 |
