0603X4


薄膜阵列贴片电阻器 - TFAN 系列文件下载

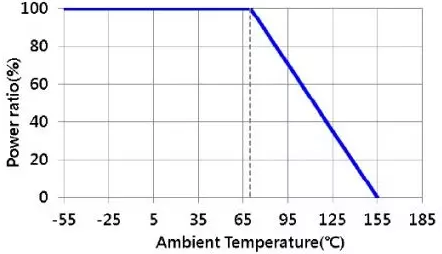

降额曲线

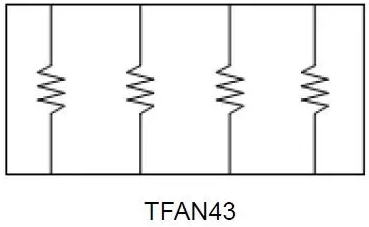

等效电路图 - 薄膜阵列贴片电阻器（TFAN 系列）

薄膜高精度电阻阵列，非常精确的电阻网络，具有严格的公差，采用高科技薄膜技术的低 TCR。小尺寸电阻阵列。

特征

  • 先进的薄膜技术。

  • 非常严格的公差低至 ±0.1%。

  • 极低的 TCR，低至 ±10PPM/°C。

  • TCR 跟踪低至 15ppm(±7.5ppm)，容差匹配低至 0.1%(±0.05%)。

  • 符合 RoHS 标准的组件，与无铅 (Pb) 兼容。

应用

  • 分压器

  • 反馈电路

  • 信号调理

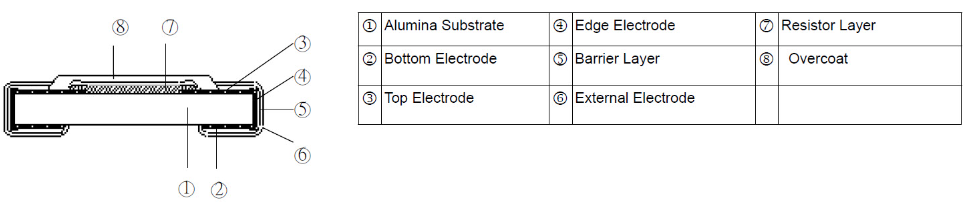

建造

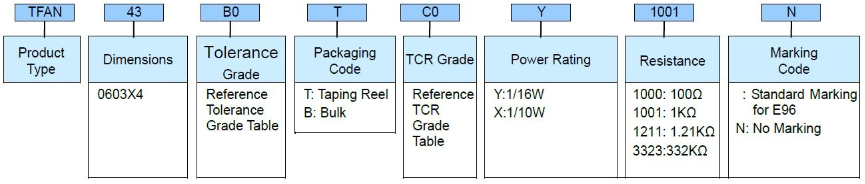

零件编号


精度等级表

公差等级TCR等级
代码绝对容忍公差匹配电阻值代码绝对 TCRTCR 跟踪电阻值
B0±0.1%不适用24.9~100KB0±10ppm不适用24.9~2K
B3±0.1%0.1%24.9~100KB3±10ppm15ppm24.9~2K
C0±0.25%不适用24.9~100KN0±15ppm不适用24.9~2K
C2±0.25%0.25%24.9~100KN3±15ppm15ppm24.9~2K
C3±0.25%0.1%24.9~100KC0±25ppm不适用24.9~100K
D0±0.5%不适用24.9~100KC2±25ppm25ppm24.9~100K
D1±0.5%0.5%24.9~100KC3±25ppm15ppm24.9~100K
D2±0.5%0.25%24.9~100KD0±50ppm不适用24.9~100K
F0±1%不适用24.9~100KD1±50ppm50ppm24.9~100K
F1±1%0.5%24.9~100KD2±50ppm25ppm24.9~100K

标准电气规格

类型
70°C 时的额定功率		工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR
(PPM/°C)
±0.1%±0.25%±0.5%±1%
TFAN431/16W-55 ~ +155°C50V100V24.9Ω~100KΩ±25
±50

特殊电气规格

类型
70°C 时的额定功率		工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR
(PPM/°C)
±0.1%±0.25%±0.5%±1%
TFAN431/16W-55 ~ +155°C50V100V24.9Ω~2KΩ±10
±15

工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
