Viking代理 精密电阻 光颉viking电阻精密排阻（TFAN 系列）

光颉viking电阻精密排阻（TFAN 系列）

0603X4

薄膜阵列贴片电阻器 - TFAN 系列文件下载

降额曲线


等效电路图 - 薄膜阵列贴片电阻器（TFAN 系列）

薄膜高精度电阻阵列，非常精确的电阻网络，具有严格的公差，采用高科技薄膜技术的低 TCR。小尺寸电阻阵列。

特征

  • 先进的薄膜技术。

  • 非常严格的公差低至 ±0.05%。

  • 极低的 TCR，低至 ±5PPM/°C。

  • TCR 跟踪低至 5ppm(±2.5ppm)，容差匹配低至 0.1%(±0.05%)。

  • 符合 RoHS 标准的组件，与无铅 (Pb) 兼容。

应用

  • 分压器

  • 反馈电路

  • 信号调理

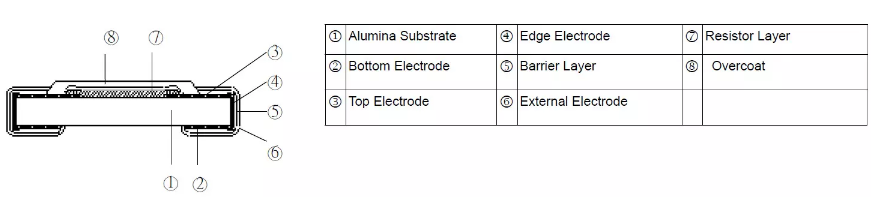

建造


零件编号


精度等级表

公差等级TCR等级
代码绝对容忍公差匹配电阻值代码绝对 TCRTCR 跟踪电阻值
A0±0.05%不适用24.9~332KS0±5ppm不适用24.9~60K
B0±0.1%不适用24.9~332KS5±5ppm5ppm24.9~60K
B3±0.1%0.1%24.9~332KB0±10ppm不适用24.9~332K
C0±0.25%不适用24.9~332KB4±10ppm10ppm24.9~332K
C2±0.25%0.25%24.9~332KB5±10ppm5ppm24.9~60K
C3±0.25%0.1%24.9~332KN0±15ppm不适用24.9~332K
D0±0.5%不适用24.9~332KN3±15ppm15ppm24.9~332K
D1±0.5%0.5%24.9~332KN4±15ppm10ppm24.9~332K
D2±0.5%0.25%24.9~332KN5±15ppm5ppm24.9~60K
F0±1%不适用24.9~332KC0±25ppm不适用24.9~332K
F1±1%0.5%24.9~332KC2±25ppm25ppm24.9~332K
F2±1%0.25%24.9~332KC3±25ppm15ppm24.9~332K




C4±25ppm10ppm24.9~332K




D0±50ppm不适用24.9~332K




D1±50ppm50ppm24.9~332K




D2±50ppm25ppm24.9~332K

标准电气规格

类型
70°C 时的额定功率		工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR
(PPM/°C)
±0.05%±0.1%±0.25%±0.5%±1%
TFAN431/16W-55 ~ +155°C50V100V24.9Ω~332KΩ±10
±15
±25
±50
1/10W-55 ~ +155°C75V150V
1/16W-55 ~ +155°C50V100V24.9Ω~60KΩ±5
1/10W-55 ~ +155°C75V150V

特殊电气规格

类型
70°C 时的额定功率		工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR
(PPM/°C)
±0.1%±0.25%±0.5%±1%
TFAN431/16W-55 ~ +155°C50V100V24.9Ω~2KΩ±10
±15

工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
