Viking代理 精密电阻 光颉viking耐腐蚀精密电阻器（PR系列）

光颉viking耐腐蚀精密电阻器（PR系列）

0402 / 0603 / 0805 / 1206 / 2010 / 2512


耐腐蚀薄膜精密贴片电阻-PR系列文件下载

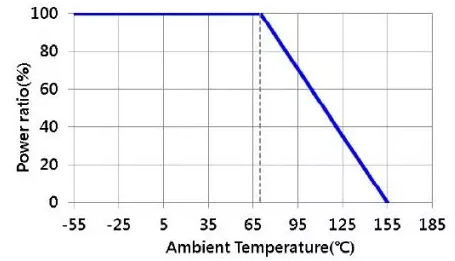

降额曲线

薄膜钝化镍铬精密电阻器，尺寸从 0402 到 2512，紧容差 0.1% 低 TCR 15ppm-50 ppm，适用于关键环境设计的 1-1.5Mohm 电阻范围。如今，越来越多的设计要求在飞机、军事或关键设备中使用高度可靠的精密电阻器，这些电阻器对湿度、酸敏感。NiCr电阻器的缺点是抗湿和抗酸能力较低。为了克服这个缺点，NiCr 上的额外钝化可以承受湿度和酸性薄膜电阻器，可以通过非常严格的测试条件。PR 系列，TaN 电阻器的替代品，交货速度极快，成本具有竞争力。

特征

  • 长期使用寿命稳定性并证明了防腐蚀要求。

  • 防酸防潮专用钝化镍铬膜。

  • 公差低至 ±0.1%。

  • 极低的 TCR，低至 ±15 PPM/°C。

  • 电阻范围宽10ohm~1.5Mega ohm。

应用

  • 高端电脑

  • 工业设备

  • 自动设备控制器

  • 医疗器材

  • 电信设备

  • 高端多媒体电子

  • 户外电子应用

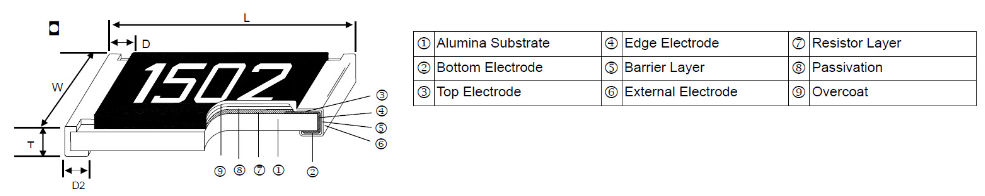

建造

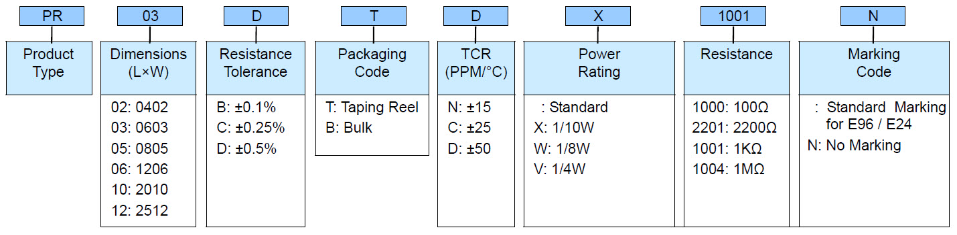

零件编号


标准电气规格

类型
70°C 时的额定功率		工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR
(PPM/°C)
±0.1%±0.25%±0.5%
PR02 (0402)1/16W-55 ~ +155°C25V50V49.9Ω - 12KΩ±15
24.9Ω - 24.9KΩ±25
±50
PR03 (0603)1/16W-55 ~ +155°C50V100V24.9Ω - 332KΩ±15
±25
±50
PR05 (0805)1/10W-55 ~ +155°C100V200V10Ω – 1MΩ±15
±25
±50
PR06 (1206)1/8W-55 ~ +155°C150V300V10Ω – 1MΩ±15
±25
±50
PR10 (2010)1/4W-55 ~ +155°C150V300V24.9Ω - 1MΩ±15
10Ω – 1.5MΩ±25
±50
PR12 (2512)1/2W-55 ~ +155°C150V300V24.9Ω - 1MΩ±15
10Ω – 1.5MΩ±25
±50
