Viking代理 金属膜电阻 光颉viking通用薄膜贴片电阻器（ARG 系列）

光颉viking通用薄膜贴片电阻器（ARG 系列）

0402 / 0603 / 0805 / 1206


薄膜贴片电阻器 - ARG 系列文件下载

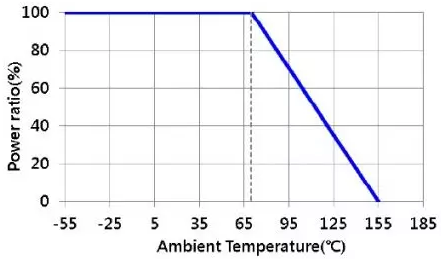

降额曲线

薄膜镍铬电阻，尺寸从0402-1206，0.1%，低TCR 25-50ppm，1ohm-3Mohm范围宽，通用精密电阻，成本低，性能好。广泛应用于各种电子设备。

特征

  • 先进的薄膜技术。

  • 专为自动插入而设计的 SMD 型。

  • 宽阻范围1ohm~2.49Mega ohm。

应用

  • 医疗器材

  • 测试/测量设备

  • 打印机设备

  • 自动设备控制器

  • 转换器

  • 通讯设备、手机、GPS、PDA

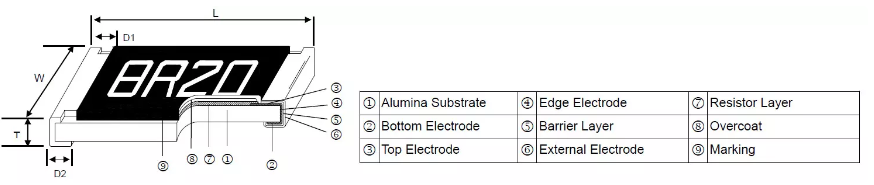

建造

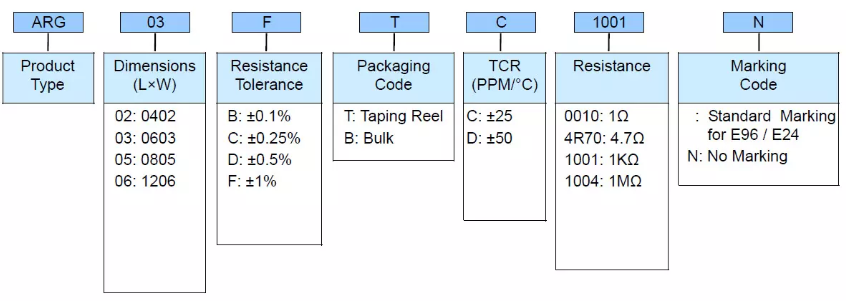

零件编号


标准电气规格

类型70°C 时的额定功率工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR (PPM/°C)
±0.1%±0.25%±0.5%±1%
ARG02 (0402)1/16W-55 ~ +155°C50V100V4.7Ω – 255KΩ±25
±50
ARG03 (0603)1/10W-55 ~ +155°C75V150V1Ω - 1MΩ±25
±50
ARG05 (0805)1/8W-55 ~ +155°C150V300V1Ω - 2MΩ±25
±50
ARG06 (1206)1/4W-55 ~ +155°C200V400V1Ω - 2.49MΩ±25
±50

工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
（低电阻：1~10Ω；高额定功率）
