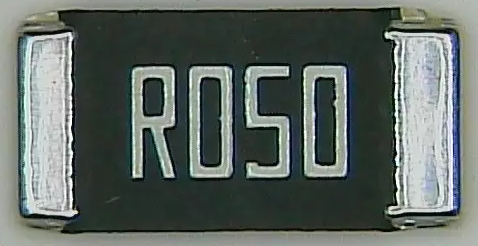

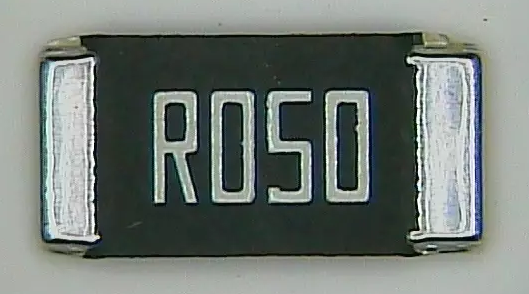

光颉viking金属箔电阻 金属膜低阻值条形贴片电阻器（CSM系列）

0603 / 0805 / 1206 / 2010 / 2512


电流感应低欧姆金属条片式电阻器- CSM 系列文件下载

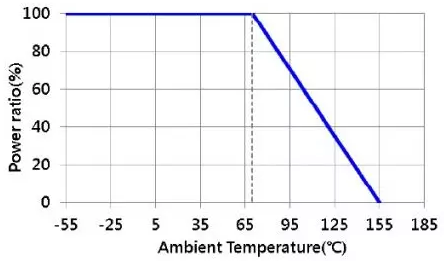

标准功率降额曲线

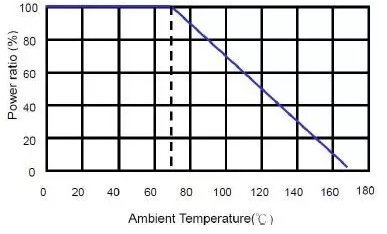

大功率降额曲线

低欧姆金属箔条贴片电阻器的功率是一般厚膜电阻器的两倍。
尺寸从 0402~2512、1%、5%，电阻从 10m~200mohm，低 TC 为 50/100ppm。1206 尺寸 1W，0402 尺寸 1/4W
CSM 系列采用安装在陶瓷基板上的金属箔电阻元件构造，具有出色的导热性以增强功率。金属箔电流感应电阻器满足关键电源管理设计的准确性和稳定性。0402,0603等小尺寸性能优于厚膜工艺，具有市场竞争力的成本效益。

特征

  • 专为自动插入而设计的 SMD 型

  • (CSM02：焊接面有黑标

  • 在产品表面上。）

  • 小尺寸的高额定功率

  • 用于电流检测的低电阻电阻器

  • 金属箔结构确保高可靠性和性能，具有非常低且稳定的 TCR

  • 专为电力电子系统中的电流检测电路而设计

  • 无铅，满足 RoHS 要求

  • AEC-Q200 合规性（仅限高额定功率）

应用

  • 电源管理应用

  • 开关电源

  • 音频应用中的过流保护

  • 电压调节模块 (VRM)

  • DC-DC转换器、电池组、充电器、适配器

建造

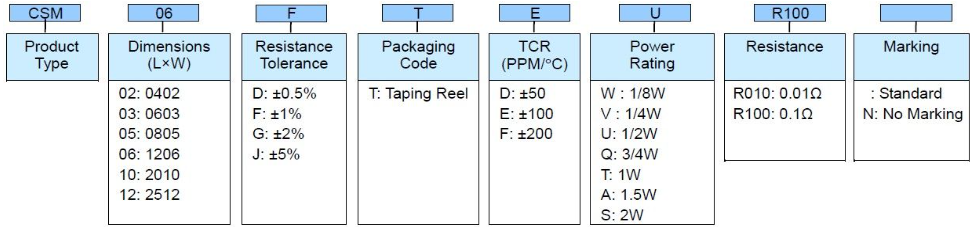

零件编号


标准电气规格

项目
类型
70°C 时的额定功率		工作温度 范围电阻范围
(mΩ)		TCR
(PPM/°C)
±0.5%±1%±2%±5%
CSM03 (0603)1/8W-55 ~ +155°C-10 - 19±100
20 - 100±50
±100
CSM05 (0805)1/4W-10 - 19±100
30-10020 - 100±50
±100
CSM06 (1206)1/2W-10 - 19±100
30-10020 - 100±50
±100
CSM10 (2010)3/4W-10 - 19±100
30-10020 - 100±50
±100
CSM12 (2512)1W-10 - 19±100
30-10020 - 100±50
±100







工作电压=√(P*R)；过载电压=2.5*√(P*R)；工作电流=√(P/R)
☑ Viking 可根据客户要求制造可选规格。
