Viking代理 金属膜电阻 光颉viking厚膜阵列贴片电阻（CN、CNA系列）

光颉viking厚膜阵列贴片电阻（CN、CNA系列）

0201X2(平) / 0201X4(平) / 0402X4 / 0603X4 / 0402X4(凹) / 0603X4(凹)


厚膜阵列贴片电阻器 - CN 系列文件下载

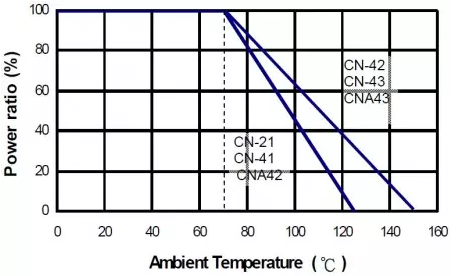

降额曲线

0603 和 0402 最常见的尺寸是提供凹面或凸面端子。0201 的尺寸为扁平型设计，为 4P2R 或 8P4R 提供高可靠性。片式电阻器阵列（网络）是包含同质电阻器元件网络的单一封装器件。当在布局中应用多个相同的电阻器时，通常使用 R 阵列（R 网络）以方便和成本或节省空间。

范围

  • 本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。

特征

  • 体积小，重量轻。

  • 降低组装成本并与贴片机匹配。

  • 可靠性，高品质。

  • 适用于IR回流焊接。

应用

  • 娱乐

  • 电脑及相关产品

  • 通讯设备

  • 电力设备

  • 测量工具

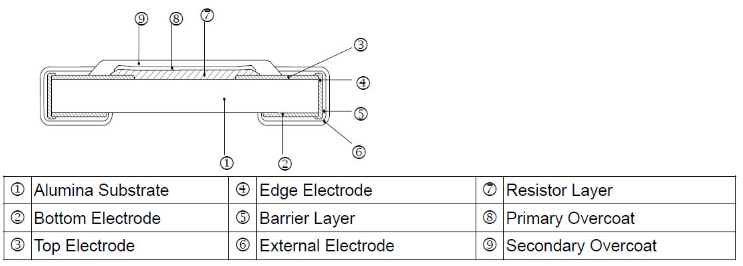

建造

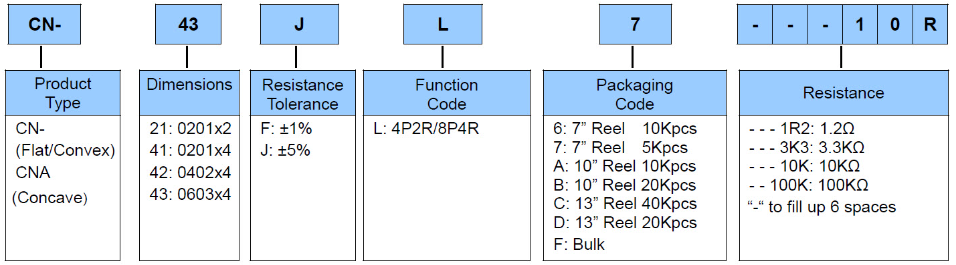

零件编号


标准电气规格

项目
类型		额定功率 70°C
跳线额定电流		工作温度
范围		最大限度。
工作电压		最大限度。
过载电压
电阻器数量		电阻范围TCR
(PPM/°C)
±1%±5%
CN-211/32W-55 ~ +125°C12.5V25V2-3Ω – 9.1Ω±300
10Ω - 1MΩ±200
跳线：0.5A0Ω (<50mΩ)-
CN-411/32W-55 ~ +125°C12.5V25V410Ω - 1MΩ±200
跳线：0.5A0Ω (<50mΩ)-
CN-421/16W-55 ~ +155°C25V50V410Ω - 1MΩ1Ω - 1MΩ±200
跳线：1A0Ω (<50mΩ)-
CN-431/10W-55 ~ +155°C50V100V410Ω - 1MΩ1Ω - 1MΩ±200
跳线：1A0Ω (<50mΩ)-
CNA421/16W-55 ~ +125°C50V100V410Ω - 1MΩ±200
跳线：1A0Ω (<50mΩ)-
CNA431/16W-55 ~ +155°C50V100V410Ω - 1MΩ±200
跳线：1A0Ω (<50mΩ)-

工作电压=√(P*R) 或 Max. 以上列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
