光颉viking车规金属膜精密MELF电阻器（CSRV系列）

0102 / 0204 / 0207


金属膜精密 MELF 电阻器 - CSRV 系列文件下载


降额曲线

高级MELF金属膜精密电阻，0102/0204/0207尺寸准备。0.1% 的严格公差，TC5/10/15/25/50/100ppm。电阻范围0.1ohm~3.4Mohm。
MELF 为圆柱形，带有金属电极无铅表面电阻器。焊盘图案尺寸与 SMD 贴片电阻器相同。
它是通过在高级陶瓷体上沉积一层均匀的 NiCr 薄膜制成的。高质量的 MELF 电阻器提供出色的电气和环境稳定性，在整个生命周期、偏置湿度和短时过载测试中表现出卓越的稳定性。
交货期短，成本控制有效，价格竞争力

特征

  • AEC-Q200 合规性。

  • 薄膜技术。

  • 出色的整体稳定性。

  • Ni阻挡层上的Sn终止。

  • 公差低至 ± 0.1%。

  • 极低的 TCR，低至 ± 10 PPM/°C。

  • 高达 1 瓦的高额定功率。

  • 启用 SMD 的结构。

  • 无铅且符合 RoHS 标准。

应用

  • 汽车（非安全部件）。

  • 工业的。

  • 电信。

  • 医疗器材。

  • 测量/测试设备。

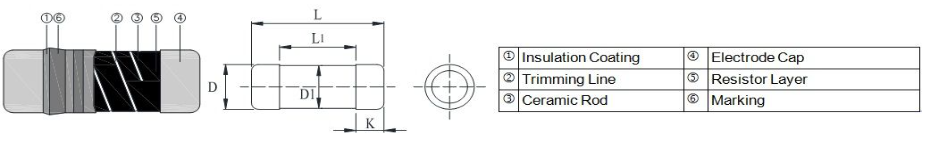

建造


技术规格

描述CSRV0102CSRV0204CSRV0207
电阻范围1欧米茄；- 1MΩ；0Ω0.1Ω - 3.4MΩ；0Ω0.1Ω - 3.4MΩ；0Ω
电阻容差± 5%;± 1%;± 0.5%;± 0.25%;± 0.1%
温度系数± 100ppm/°C；± 50ppm/°C；
± 25ppm/°C；± 15ppm/°C		± 100ppm/°C；± 50ppm/°C；± 25ppm/°C；
± 15ppm/°C；± 10ppm/°C
操作模式标准大功率标准大功率标准大功率
额定功率 P701/8W1/5W0.3W1/4W2/5W1/2W1W
工作电压 Umax.150V200V200V200V200V300V350V
工作温度范围-55°C ~ 155°C
最大限度。1000 小时后电阻范围的电阻变化，ΔR/R 最大值在 P70≦ 0.5%≦ 0.5%≦ 0.5%

零件编号


标准电气规格

项目
类型		70°C 时的额定功率工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR (PPM/°C)
± 0.1%± 0.25%± 0.5%± 1%± 5%
01021/8W-55 ~ +155°C150V300V100Ω - 56KΩ-± 15
100Ω - 82KΩ49.9Ω- 200KΩ49.9Ω - 390KΩ-± 25
-8.2Ω - 1MΩ± 50
-40Ω - 1MΩ± 100
跳线：2A0Ω (<15mΩ)-
02041/4W-55 ~ +155°C200V400V49.9Ω - 20KΩ± 10
10Ω - 300KΩ± 15
10Ω - 1MΩ10Ω - 3.4MΩ4.02Ω - 3.4MΩ± 25
10Ω - 1MΩ1Ω - 1MΩ1Ω - 3.4MΩ0.2Ω - 3.4MΩ± 50
-0.1Ω-1MΩ± 100
跳线：3A0Ω (<15mΩ)-
02071/2W-55 ~ +155°C300V600V49.9Ω - 20KΩ± 10
10Ω - 300KΩ± 15
10Ω - 1MΩ10Ω - 3.4MΩ4.02Ω - 3.4MΩ± 25
10Ω - 1MΩ1Ω - 1MΩ1Ω - 3.4MΩ0.2Ω - 3.4MΩ± 50
-0.1Ω - 1MΩ± 100
跳线：5A0Ω (<15mΩ)-

耐脉冲能力

单脉冲图是按一分钟间隔应用 50 个矩形脉冲的结果。接受的极限是电阻从初始值的变化小于 1%。施加的功率受所示最大允许脉冲电压图的限制。

连续脉冲

连续负载图是通过施加重复的矩形脉冲获得的，其中脉冲周期被调整，使得电阻器中消耗的平均功率等于其在 70°C 时的额定功率。同样，可接受的极限是电阻从初始值的变化小于 1%。

频率行为

电阻器设计为根据欧姆定律工作。对于频率高达 100kHz 的电阻器，这基本上是正确的。在较高频率下，理想电阻器与线圈串联切换并与电容器并联切换，对阻抗有额外贡献。电容和电感的值主要由终端尺寸和导电路径长度决定。
元件周围的环境对印刷电路板上元件的行为有很大的影响。

闪电浪涌

电阻器根据 IEC 60115-1 使用 1.2/50us 和 10/700us 脉冲形状进行测试。可接受的极限是电阻从初始值的偏移小于 0.5%。
