光颉viking大功率薄膜贴片电阻器(ARP系列)
1206
大功率薄膜贴片电阻器 - ARP 系列文件下载
降额曲线
特征
更宽的底部端子可实现更高的功率能力(短侧端子)
与现有的相同尺寸电阻器相比,功率处理能力显着提高
尺寸:1206,额定功率:1.0W,电阻范围:10~100KΩ
AEC-Q200 合规性
先进的耐硫性根据
根据 ASTM B 809
应用
电源相关装置
直流电机、逆变器
机器人、工业控制系统

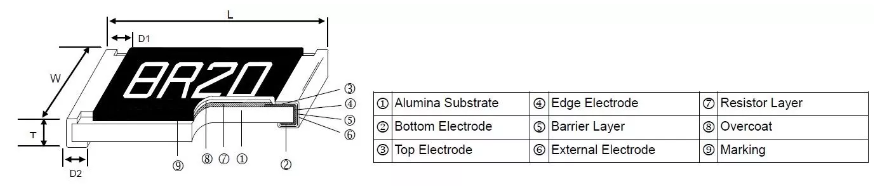

建造

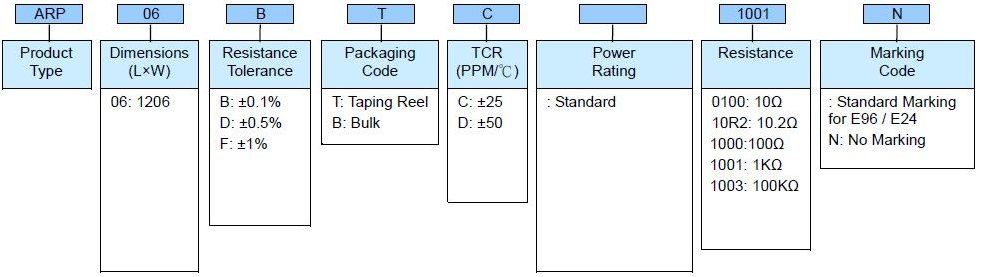

零件编号
标准电气规格
类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻范围 | TCR (PPM/°C) | ||
---|---|---|---|---|---|---|---|---|
±0.1% | ±0.5% | ±1% | ||||||
ARP06 (1206) | 1W | -55 ~ +155°C | 200V | 400V | 47Ω – 100KΩ | ±25 | ||
47Ω – 100KΩ | 10Ω – 100KΩ | ±50 |
