光颉viking金属膜精密MELF电阻器（CSRV系列AECQ-200）
0102 / 0204 / 0207
金属膜精密 MELF 电阻器 - CSRV 系列 AECQ-200文件下载

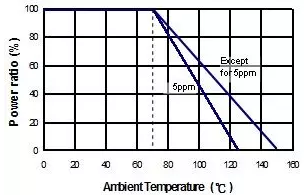

降额曲线

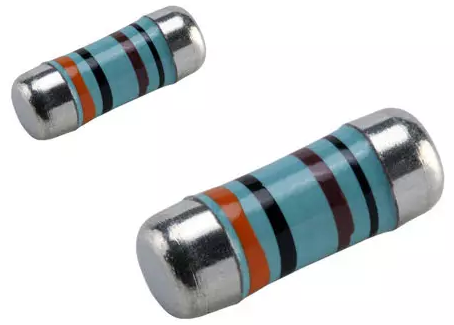

MELF 为圆柱形，带有金属电极无铅表面电阻器。焊盘图案尺寸与 SMD 贴片电阻器相同。
它是通过在高级陶瓷体上沉积一层均匀的 NiCr 薄膜制成的。高质量的 MELF 电阻器提供出色的电气和环境稳定性，在整个生命周期、偏置湿度和短时过载测试中表现出卓越的稳定性。
交货期短，成本控制有效，价格竞争力
特征
AEC-Q200 合规性
薄膜技术
出色的整体稳定性
Ni阻挡层上的Sn端接
公差低至 ±0.1%
极低的 TCR，低至 ±5 PPM/°C
高达 1 瓦的高额定功率
启用 SMD 的结构
无铅且符合 RoHS 标准
应用
汽车（非安全部件）。
工业的。
电信。
医疗器材。
测量/测试设备。

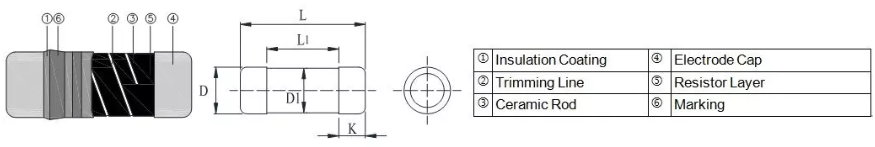

建造
技术规格
| 描述 | CSRV0102 | CSRV0204 | CSRV0207 | ||||
|---|---|---|---|---|---|---|---|
| 电阻范围 | 1Ω - 1MΩ？0Ω | 0.1Ω - 3.4MΩ；0Ω | 0.1Ω - 3.4MΩ；0Ω | ||||
| 电阻容差 | ± 5%;± 1%;± 0.5%;± 0.25%;± 0.1% | ||||||
| 温度系数 | ± 100ppm/°C；± 50ppm/°C； ± 25ppm/°C；± 15ppm/°C | ± 100ppm/°C；± 50ppm/°C；± 25ppm/°C； ± 15ppm/°C；± 10ppm/°C | |||||
| 操作模式 | 标准 | 大功率 | 标准 | 大功率 | 标准 | 大功率 | |
| 额定功率 P70 | 1/8W | 1/5W | 0.3W | 1/4W | 2/5W | 1/2W | 1W |
| 工作电压 Umax. | 150V | 200V | 200V | 200V | 200V | 300V | 350V |
| 工作温度范围 | -55°C ~ 155°C | ||||||
| 最大限度。1000 小时后电阻范围的电阻变化，ΔR/R 最大值在 P70 | ≦ 0.5% | ≦ 0.5% | ≦ 0.5% | ||||

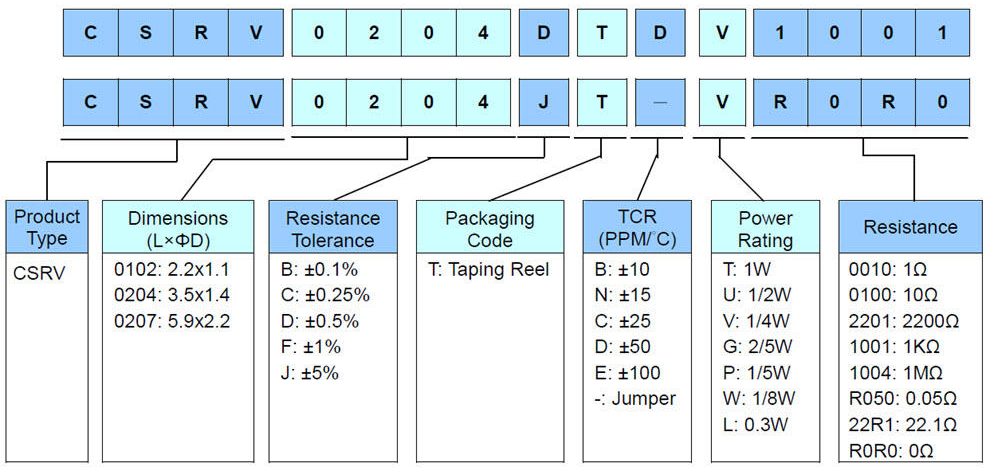

零件编号
标准电气规格
| 项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻范围 | TCR (PPM/°C) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ± 0.1% | ± 0.25% | ± 0.5% | ± 1% | ± 5% | |||||||||
| 0102 | 1/8W | -55 ~ +155°C | 150V | 300V | 100Ω - 56KΩ | - | ± 15 | ||||||
| 100Ω - 82KΩ | 49.9Ω- 200KΩ | 49.9Ω - 390KΩ | - | ± 25 | |||||||||
| - | 8.2Ω - 1MΩ | ± 50 | |||||||||||
| - | 40Ω - 1MΩ | ± 100 | |||||||||||
| 跳线：2A | 0Ω (<15mΩ) | - | |||||||||||
| 0204 | 1/4W | -55 ~ +155°C | 200V | 400V | 49.9Ω - 20KΩ | ± 10 | |||||||
| 10Ω - 300KΩ | ± 15 | ||||||||||||
| 10Ω - 1MΩ | 10Ω - 3.4MΩ | 4.02Ω - 3.4MΩ | ± 25 | ||||||||||
| 10Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 3.4MΩ | 0.2Ω - 3.4MΩ | ± 50 | |||||||||
| - | 0.1Ω-1MΩ | ± 100 | |||||||||||
| 跳线：3A | 0Ω (<15mΩ) | - | |||||||||||
| 0207 | 1/2W | -55 ~ +155°C | 300V | 600V | 49.9Ω - 20KΩ | ± 10 | |||||||
| 10Ω - 300KΩ | ± 15 | ||||||||||||
| 10Ω - 1MΩ | 10Ω - 3.4MΩ | 4.02Ω - 3.4MΩ | ± 25 | ||||||||||
| 10Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 3.4MΩ | 0.2Ω - 3.4MΩ | ± 50 | |||||||||
| - | 0.1Ω - 1MΩ | ± 100 | |||||||||||
| 跳线：5A | 0Ω (<15mΩ) | - | |||||||||||
耐脉冲能力
单冲量图是施加矩形冲量的结果。接受的极限是电阻从初始值的变化小于 1%。施加的功率受所示最大允许脉冲电压图的限制。
连续脉冲
连续负载曲线是通过施加重复的矩形脉冲获得的，其中脉冲周期被调整，使得电阻器中消耗的平均功率等于其在 70℃时的额定功率。同样，可接受的极限是电阻从初始值的变化小于 1%。
频率行为
电阻器设计为根据欧姆定律工作。对于频率高达 100kHz 的电阻器，这基本上是正确的。在较高频率下，理想电阻器与线圈串联切换并与电容器并联切换，对阻抗有额外贡献。电容和电感的值主要由终端尺寸和导电路径长度决定。
元件周围的环境对印刷电路板上元件的行为有很大的影响。
闪电浪涌
电阻器根据 IEC 60115-1 使用 1.2/50us 和 10/700us 脉冲形状进行测试。可接受的极限是电阻从初始值的偏移小于 0.5%。
