Viking代理 氮化铝电阻 光颉viking氮化铝薄膜精密贴片电阻器（ARN系列）

光颉viking氮化铝薄膜精密贴片电阻器（ARN系列）

1206 / 2512


氮化铝薄膜精密贴片电阻 - ARN 系列文件下载

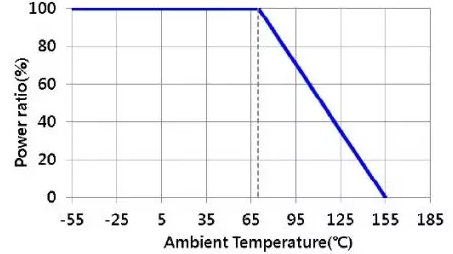

降额曲线

ARN 系列片式电阻器设计在高导热氮化铝基板上，具有扩大的背面端子以降低热阻。与任何大功率片式电阻器一样，都具有良好的散热能力，以提高器件的整体性能。薄膜先进工艺，确保严格规格和高可靠性。

特征

  • 高导热氮化铝基板

  • 额定功率高达 6.0W

  • 电阻 50Ω ~ 30.1KΩ

  • 电阻容差为 ± 0.1%

  • TCR 至 ± 25ppm/°C

应用

  • 电源

  • 电源开关

  • 制动系统

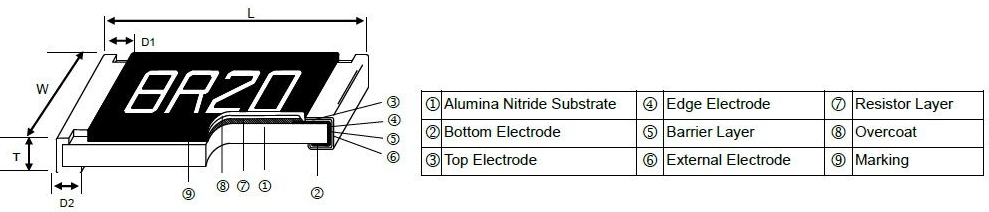

建造

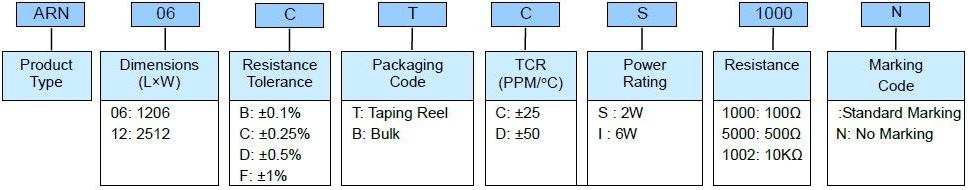

零件编号


标准电气规格

类型70°C 时的额定功率工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR (PPM/°C)
±0.1%±0.25%±0.5%±1%
ARN03 (0603)1/2W (1)-55 ~ +155°C75V150V50Ω – 30.1KΩ±25
±50
ARN05 (0805)1W (1)-55 ~ +155°C100V200V50Ω – 30.1KΩ±25
±50
ARN06 (1206)2W (1)-55 ~ +155°C100V200V50Ω – 30.1KΩ±25
±50
ARN12 (2512)6W (1)-55 ~ +155°C100V200V50Ω - 30.1KΩ±25
±50

(1)取决于用户安装的组件。
工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
