光颉viking汽车级金属膜精密MELF电阻器(CSRA系列)
0102 / 0204 / 0207
汽车级金属膜精密 MELF 电阻器 - CSRA 系列文件下载

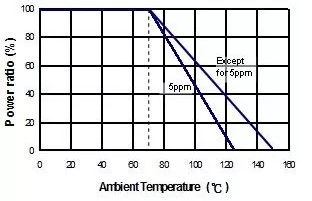

降额曲线
MELF 为圆柱形,带有金属电极无铅表面电阻器。焊盘图案尺寸与 SMD 贴片电阻器相同。
它是通过在高级陶瓷体上沉积一层均匀的 NiCr 薄膜制成的。高质量的 MELF 电阻器提供出色的电气和环境稳定性,在整个生命周期、偏置湿度和短时过载测试中表现出卓越的稳定性。
交货期短,成本控制有效,价格竞争力
特征
AEC-Q200 合规性
薄膜技术
出色的整体稳定性
Ni阻挡层上的Sn端接
公差低至 ±0.1%
极低的 TCR,低至 ±5 PPM/°C
高达 1 瓦的高额定功率
启用 SMD 的结构
无铅且符合 RoHS 标准
应用
汽车。
工业的。
电信。
医疗器材。
测量/测试设备。

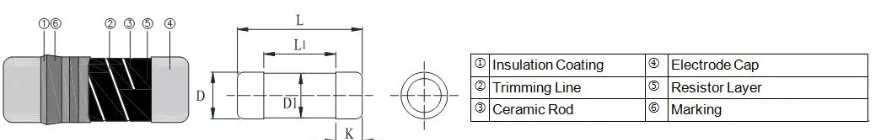

建造
技术规格
描述 | CSRA0102 | CSRA0204 | CSRA0207 | ||||
---|---|---|---|---|---|---|---|
电阻范围 | 1Ω - 1MΩ?0Ω | 0.1Ω - 3.4MΩ;0Ω | 0.1Ω - 3.4MΩ;0Ω | ||||
电阻容差 | ± 5%;± 1%;± 0.5%;± 0.25%;± 0.1% | ||||||
温度系数 | ± 100ppm/°C;± 50ppm/°C; ± 25ppm/°C;± 15ppm/°C | ± 100ppm/°C;± 50ppm/°C;± 25ppm/°C; ± 15ppm/°C;± 10ppm/°C ± 5ppm/°C | |||||
操作模式 | 标准 | 大功率 | 标准 | 大功率 | 标准 | 大功率 | |
额定功率 P70 | 1/5W | 0.3W | 1/4W | 2/5W | 1/2W | 1W | |
工作电压 Umax. | 200V | 200V | 200V | 200V | 300V | 350V | |
工作温度范围 | -55°C ~ 155°C | ||||||
最大限度。1000 小时后电阻范围的电阻变化,ΔR/R 最大值在 P70 | ≦ 0.5% | ≦ 0.5% | ≦ 0.5% |

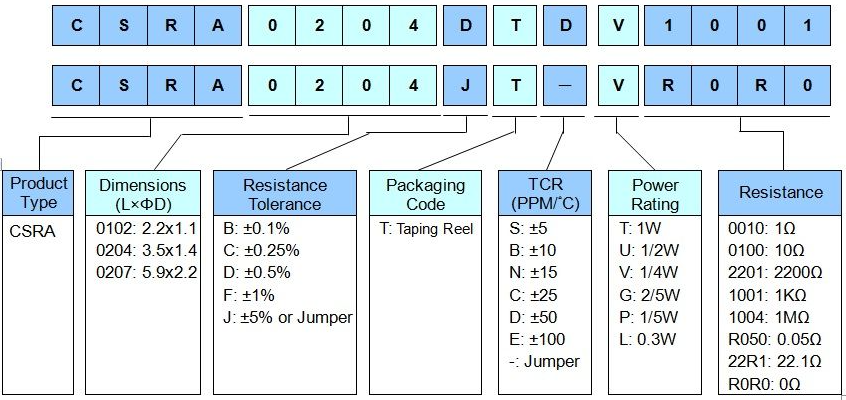

零件编号
标准电气规格
项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻范围 | TCR (PPM/°C) | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
± 0.1% | ± 0.25% | ± 0.5% | ± 1% | ± 5% | |||||||||
0102 | 1/8W | -55 ~ +155°C | 150V | 300V | 100Ω - 56KΩ | - | ± 15 | ||||||
100Ω - 82KΩ | 49.9Ω- 200KΩ | 49.9Ω - 390KΩ | - | ± 25 | |||||||||
- | 8.2Ω - 1MΩ | ± 50 | |||||||||||
- | 40Ω - 1MΩ | ± 100 | |||||||||||
跳线:2A | 0Ω (<15mΩ) | - | |||||||||||
0204 | 1/4W | -55 ~ +155°C | 200V | 400V | 49.9Ω - 20KΩ | ± 10 | |||||||
10Ω - 300KΩ | ± 15 | ||||||||||||
10Ω - 1MΩ | 10Ω - 3.4MΩ | 4.02Ω - 3.4MΩ | ± 25 | ||||||||||
10Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 3.4MΩ | 0.2Ω - 3.4MΩ | ± 50 | |||||||||
- | 0.1Ω-1MΩ | ± 100 | |||||||||||
跳线:3A | 0Ω (<15mΩ) | - | |||||||||||
0207 | 1/2W | -55 ~ +155°C | 300V | 600V | 49.9Ω - 20KΩ | ± 10 | |||||||
10Ω - 300KΩ | ± 15 | ||||||||||||
10Ω - 1MΩ | 10Ω - 3.4MΩ | 4.02Ω - 3.4MΩ | ± 25 | ||||||||||
10Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 3.4MΩ | 0.2Ω - 3.4MΩ | ± 50 | |||||||||
- | 0.1Ω - 1MΩ | ± 100 | |||||||||||
跳线:5A | 0Ω (<15mΩ) | - |
