Viking代理 精密电阻 光颉viking高频薄膜精密贴片电阻器（ARF 系列高达 40GHz）

光颉viking高频薄膜精密贴片电阻器（ARF 系列高达 40GHz）

0402 / 0603 /0805 /1206


高频（高达 40GHz）薄膜精密片式电阻器（ARF 系列）文件下载


环境温度

ARF 系列贴片电阻器采用低内抗设计。应用于电阻器的薄膜技术适用于降低寄生电感和电容。
低内抗允许这些器件在高频下保持非常好的电阻行为。

特征

  • 小标准尺寸 0402 外壳尺寸

  • 高纯氧化铝基板

  • 欧姆范围（10Ω~1KΩ）

  • 小内抗（<10mΩ）

  • 电阻容差为 ± 0.1%

  • 低 TCR（低至 ± 25ppm/∘C）

  • 低电压系数 <0.1 ppm/V

应用

  • 低噪声放大器

  • 衰减

  • 线路终端

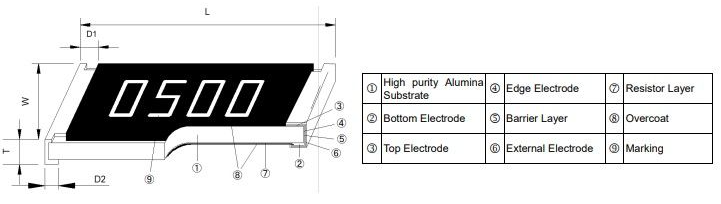

建造

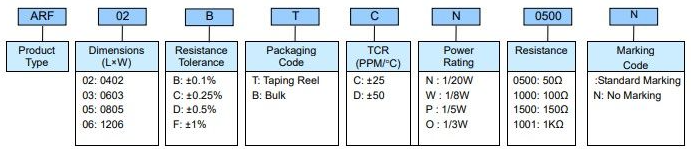

零件编号


标准电气规格

项目
类型		70°C 时的额定功率工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR (PPM/°C)
±0.1%±0.25%±0.5%±1%
ARF02 (0402)1/20W-55 ~ +155°C30V60V10Ω〜1KΩ±25
±50
ARF03 (0603)1/8W-55 ~ +155°C50V100V10Ω〜1KΩ±25
±50
ARF05 (0805)1/5W-55 ~ +155°C50V100V10Ω〜1KΩ±25
±50
ARF06 (1206)1/3W-55 ~ +155°C75V150V10Ω〜1KΩ±25
±50
