光颉viking汽车级低欧姆（金属条）片式电阻器（LRP..A 系列）
汽车级低欧姆（金属条）片式电阻器 - LRP..A 系列文件下载
降额曲线
LRP 1206 超高功率 1W 、2512 3W 表面贴装功率金属条电阻器。金属条低欧姆电阻，用于感应大电流，耐高温。低 TCR 可在高温下实现稳定的电阻漂移。电阻范围广，可达 200mohm。它可以承受高达 170/°C 的高温性能。
金属条电阻器提供 5 倍额定功率，时间短，可靠性更高。大功率而不是厚膜节省空间的绝佳解决方案，具有市场竞争力的成本效益。
特征
低至 ±25 PPM/°C 的 TCR
可定制电阻
低电感 < 5nH
AEC-Q200 合规性
耐硫性不受硫环境影响
无铅且符合 RoHS 标准
应用
NB（用于电源管理）
MB（用于电源管理）
SWPS（DC-DC转换器、充电器、适配器）
监视器（用于电源管理）

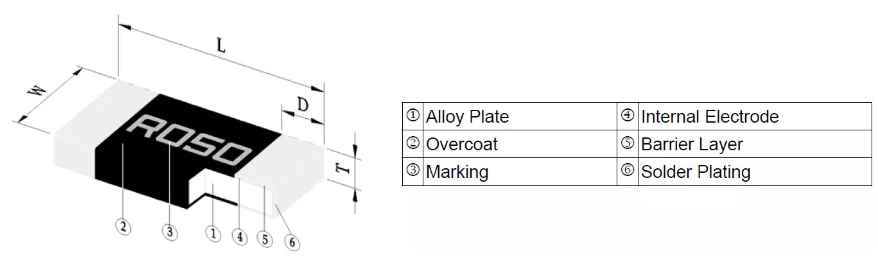

建造
零件编号
标准电气规格
项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 电阻范围 (mΩ) | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|
| ±0.5% | ±1% | ±5% | ||||
| LRP06 (1206) | 1W | -55 ~ +170°C | 8, 10, 12, 15, 20 | ±100 | ||
| LRP12 (2512) | 2W、3W | -55 ~ +170°C | 7, 8, 9, 10, 12, 15, 18, 20, 22, 25, 30, 33, 35, 39, 40, 47, 50, 60, 68, 70, 75, 80, 82, 90, 91, 100, 120, 150, 180, 200 | ±75 | ||
| 15, 18, 20, 22, 25, 30, 33, 35, 39, 40, 47, 50, 60, 68, 70, 75, 80, 82, 90, 91, 100, 120, 150, 180, 200 | ±50 | |||||
