光颉viking厚膜贴片电阻器宽电极电阻（CRW系列）
0508 / 0612 / 1020 / 1225
厚膜片式电阻器（宽端子） - CRW 系列文件下载

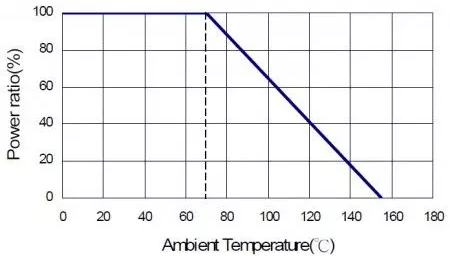

降额曲线
通用厚膜宽端电阻，电阻1ohm至1Mohm，尺寸从0508~1225，大功率，特殊长端接提供大功率。这些矩形电阻器对于任何电子应用都具有高稳定性。
范围
本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。
特征
高度可靠的多层电极结构
兼容所有焊接工艺
应用
电信设备
收音机和录音机、电视调谐器
数码相机、手表、袖珍计算器
电脑、仪器
医疗和军事设备
建造
零件编号
标准电气规格
| 项目 类型 | 70°C 时的额定功率 跳线额定电流 | 工作温度 范围 | 最大限度。 工作电压 | 最大限度。 过载电压 | 电阻范围 | TCR (PPM/°C) | |
|---|---|---|---|---|---|---|---|
| ±1%(E24、E96) | ±5%(E24) | ||||||
| CR-E5 (01005) | 1/32W | -55 ~ +125°C | 15V | 30V | 10Ω - 1MΩ | ±300 | |
| 跳线：0.5A | 0Ω (<50mΩ) | - | |||||
| CR-01 (0201) | 1/20W | -55 ~ +125°C | 25V | 50V | 1Ω - 10MΩ | ±200 | |
| 跳线：1A | 0Ω (<50mΩ) | - | |||||
| CR-02 (0402) | 1/16W | -55 ~ +155°C | 50V | 100V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ | ±200 ±100 ±200 ±400 | |
| 跳线：1A | 0Ω (<50mΩ) | - | |||||
| CR-03 (0603) | 1/10W | -55 ~ +155°C | 75V | 150V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ | ±200 ±100 ±200 ±400 | |
| 跳线：1A | 0Ω (<50mΩ) | - | |||||
| CR-05 (0805) | 1/8W | -55 ~ +155°C | 150V | 300V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ | ±200 ±100 ±200 ±400 | |
| 跳线：2A | 0Ω (<50mΩ) | - | |||||
| CR-06 (1206) | 1/4W | -55 ~ +155°C | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ | ±200 ±100 ±200 ±400 | |
| 跳线：2A | 0Ω (<50mΩ) | - | |||||
| CR-10 (1210) | 1/3W | -55 ~ +155°C | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 39MΩ | ±200 ±100 ±200 ±400 | |
| 跳线：2.5A | 0Ω (<50mΩ) | - | |||||
| CR-0A (2010) | 3/4W | -55 ~ +155°C | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ | ±200 ±100 ±200 ±400 | |
| 跳线：3.5A | 0Ω (<50mΩ) | - | |||||
| CR-12 (2512) | 1W | -55 ~ +155°C | 250V | 500V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ | ±200 ±100 ±200 ±400 | |
| 跳线：4A | 0Ω (<50mΩ) | - | |||||
| CR-25 (1225) | 2W | -55 ~ +155°C | 200V | 400V | 10Ω – 20KΩ | ±100 | |
| 跳线：10A | 0Ω (<20mΩ) | - | |||||
| CR-62 (0612) | 0.75W | -55 ~ +155°C | 200V | 400V | 1Ω~1MΩ | ±100 | |
