光颉viking高压厚膜贴片电阻器（HVR系列）

0402 / 0603 / 0805 / 1206 / 2010 / 2512


高压厚膜片式电阻器 - HVR 系列文件下载

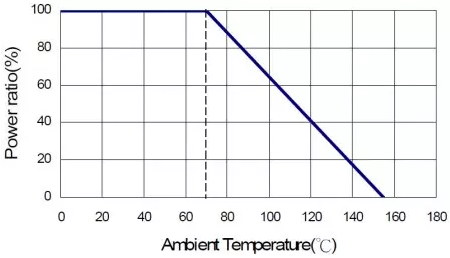

降额曲线

高压电阻，尺寸从0402到2512，阻值高达100M欧姆，2512最大过载4000V，2010年3000V。
厚膜特殊设计，实现SMD贴片电阻的高工作电压和稳定性。电路中的关键功能电阻器之一是通过分压检测高压。每个电阻都有规定的额定电压和最大工作电压，使用时不得超过。本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。HVR 系列提供可减少使用电阻器数量的高压。节省成本和空间。一般来说，电阻越高，电压越高。

范围

  • 本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。

特征

  • 高度可靠的多层电极结构。

  • 更高的组件和设备可靠性。

  • 在高电压下表现出色。

  • 减小最终设备的尺寸。

  • UL Demko 颁发的 IEC 62368-1 和 IEC 60950-1 安全证书

应用

  • 逆变器

  • 户外装备

  • 转换器

  • 高脉冲设备

建造


零件编号


标准电气规格

项目
类型
70°C 时的额定功率		工作温度
范围		最大限度。
工作电压		最大限度。
过载电压		电阻范围TCR
(PPM/°C)
±1%(E24、E96)±5%(E24)
HVR02 (0402)1/16W-55 ~ +155°C100V200V39KΩ - 1MΩ±100
1.02MΩ - 10MΩ1.1MΩ - 20MΩ±200
-22MΩ - 100MΩ±400
HVR03 (0603)1/10W200V400V56KΩ - 1MΩ±100
1.02MΩ - 10MΩ1.1MΩ - 20MΩ±200
-22MΩ - 100MΩ±400
HVR05 (0805)1/8W400V800V100KΩ - 1MΩ±100
1.02MΩ - 10MΩ1.1MΩ - 20MΩ±200
-22MΩ - 100MΩ±400
HVR06 (1206)1/4W500V1000V100KΩ- 1MΩ±100
1.02MΩ - 10MΩ1.1MΩ - 20MΩ±200
-22MΩ - 100MΩ±400
HVR0A (2010)1/2W2000V3000V51KΩ- 1MΩ±100
1.02MΩ - 20MΩ1.1MΩ - 20MΩ±200
-22MΩ - 100MΩ±400
HVR12 (2512)1W3000V4000V30KΩ - 1MΩ±100
1.02MΩ - 20MΩ1.1MΩ - 20MΩ±200
-22MΩ - 100MΩ±400

工作电压=√(P*R) 或 Max. 以上列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
