光颉viking高压低VCR厚膜片式电阻器（HVRC系列）
1206 / 2010 / 2512
高压低VCR厚膜片式电阻器 - HVRC系列文件下载

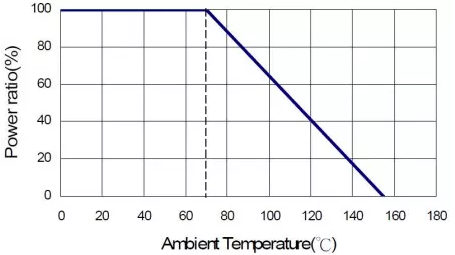

降额曲线
高压低VCR电阻，尺寸从1206到2512，电阻高达500M欧姆，2512提供最大过载4000V，2010年提供3000V。
厚膜特殊设计，实现SMD贴片电阻的高工作电压和稳定性。电路中的关键功能电阻器之一是通过分压检测高压。每个电阻都有规定的额定电压和最大工作电压，使用时不得超过。本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。HVR 系列提供可减少使用电阻器数量的高压。节省成本和空间。一般来说，电阻越高，电压越高。
范围
本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。
特征
高度可靠的多层电极结构。
更高的组件和设备可靠性。
在高电压下表现出色。
减小最终设备的尺寸。
低录像机
应用
逆变器
户外装备
转换器
高脉冲设备

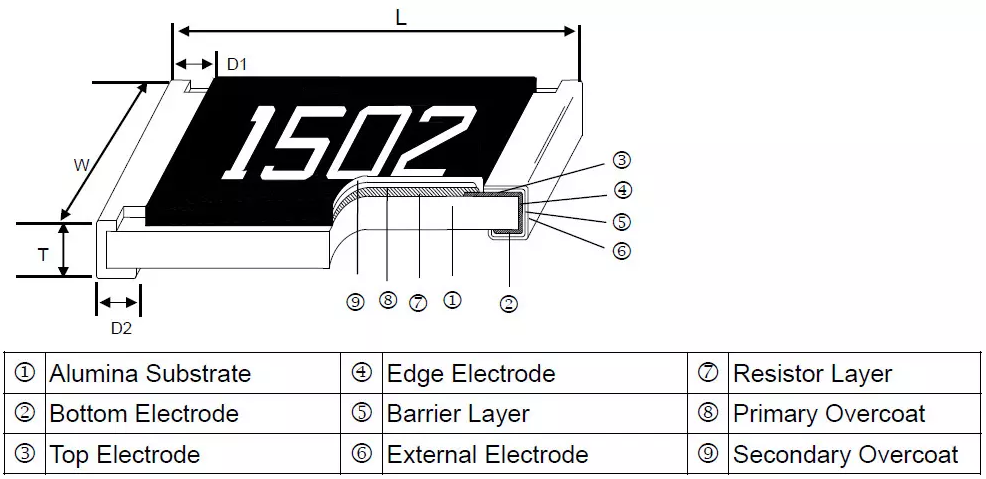

建造
零件编号
标准电气规格
| 项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。 工作电压 | 最大限度。 过载电压 | 电阻范围 | TCR (PPM/°C) | |
|---|---|---|---|---|---|---|---|
| ±1%(E24、E96) | ±5%(E24) | ||||||
| HVR02 (0402) | 1/16W | -55 ~ +155°C | 100V | 200V | 39KΩ - 1MΩ | ±100 | |
| 1.02MΩ - 10MΩ | 1.1MΩ - 20MΩ | ±200 | |||||
| - | 22MΩ - 100MΩ | ±400 | |||||
| HVR03 (0603) | 1/10W | 200V | 400V | 56KΩ - 1MΩ | ±100 | ||
| 1.02MΩ - 10MΩ | 1.1MΩ - 20MΩ | ±200 | |||||
| - | 22MΩ - 100MΩ | ±400 | |||||
| HVR05 (0805) | 1/8W | 400V | 800V | 100KΩ - 1MΩ | ±100 | ||
| 1.02MΩ - 10MΩ | 1.1MΩ - 20MΩ | ±200 | |||||
| - | 22MΩ - 100MΩ | ±400 | |||||
| HVR06 (1206) | 1/4W | 500V | 1000V | 100KΩ- 1MΩ | ±100 | ||
| 1.02MΩ - 10MΩ | 1.1MΩ - 20MΩ | ±200 | |||||
| - | 22MΩ - 100MΩ | ±400 | |||||
| HVR0A (2010) | 1/2W | 2000V | 3000V | 51KΩ- 1MΩ | ±100 | ||
| 1.02MΩ - 20MΩ | 1.1MΩ - 20MΩ | ±200 | |||||
| - | 22MΩ - 100MΩ | ±400 | |||||
| HVR12 (2512) | 1W | 3000V | 4000V | 30KΩ - 1MΩ | ±100 | ||
| 1.02MΩ - 20MΩ | 1.1MΩ - 20MΩ | ±200 | |||||
| - | 22MΩ - 100MΩ | ±400 | |||||
工作电压=√(P*R) 或 Max. 以上列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
