Viking代理 防硫化抗腐蚀电阻 光颉viking汽车级抗硫化厚膜阵列贴片电阻器（AS..A系列）

光颉viking汽车级抗硫化厚膜阵列贴片电阻器（AS..A系列）

0402X4 / 0603X4 / 0201X2（平面） / 0201X4（平面）


汽车级抗硫化厚膜阵列片式电阻器-AS..A系列（阵列）文件下载

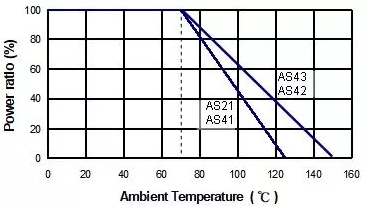

降额曲线

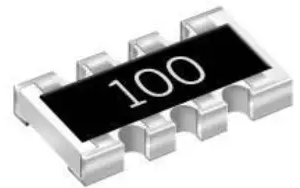

用于汽车或关键设计的抗硫化电阻阵列。最常见的 0603 和 0402 尺寸提供凹形端接。0201 的尺寸为扁平型设计，为 4P2R 或 8P4R 提供高可靠性。片式电阻器阵列（网络）是包含同质电阻器元件网络的单一封装器件。当在布局中应用多个相同的电阻器时，通常使用 R 阵列（R 网络）以方便和成本或节省空间。

范围

  • 本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。

特征

  • 在含硫环境中防止硫化的特殊结构。

  • 降低组装成本并与贴片机匹配

  • 可靠性，高品质

  • 适用于IR回流焊接

  • AEC-Q200 合规性。

  • 100% CCD检测。

应用

  • 高端电脑。

  • 工业设备。

  • 自动设备控制器。

  • 医疗器材。

  • 高端多媒体电子产品。

  • 户外电子应用。

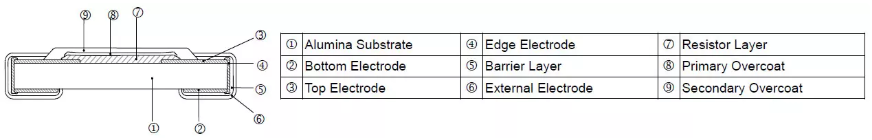

建造

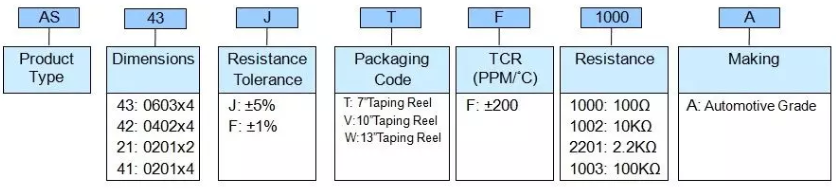

零件编号


标准电气规格

项目
类型		70°C 时的额定功率 跳线额定电流工作温度 范围最大限度。工作电压最大限度。过载电压电阻数电阻范围TCR
(PPM/°C)
± 1%± 5%
AS211/32W-55 ~ +125°C12.5V25V2-3Ω – 9.1Ω± 300
10Ω - 1MΩ± 200
跳线：0.5A0Ω (<50mΩ)-
AS411/32W-55 ~ +125°C12.5V25V210Ω - 1MΩ± 200
跳线：0.5A0Ω (<50mΩ)-
AS421/16W-55 ~ +155°C25V50V410Ω - 1MΩ1Ω - 1MΩ± 200
跳线：1A0Ω (<50mΩ)-
AS431/10W-55 ~ +155°C50V100V410Ω - 1MΩ1Ω - 1MΩ± 200
跳线：1A0Ω (<50mΩ)-

工作电压 = √(P x R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压 = 2.5 x √(P x R) 或 Max. 上面列出的过载电压，以较低者为准。
■ Viking 可根据客户要求制造可选规格。
