光颉viking抗硫化厚膜贴片电阻（AS系列）（排阻）
0402X4 / 0603X4 / 0201X2（平面） / 0201X4（平面）
抗硫化厚膜阵列贴片电阻器-AS系列（阵列）文件下载

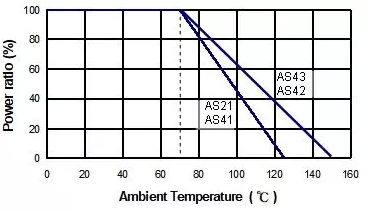

降额曲线
用于关键设计的抗硫化电阻器阵列。最常见的 0603 和 0402 尺寸提供凹形端接。0201 的尺寸为扁平型设计，为 4P2R 或 8P4R 提供高可靠性。片式电阻器阵列（网络）是包含同质电阻器元件网络的单一封装器件。当在布局中应用多个相同的电阻器时，通常使用 R 阵列（R 网络）以方便和成本或节省空间。
范围
本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。
特征
在含硫环境中防止硫化的特殊结构。
体积小重量轻
降低组装成本并与贴片机匹配
可靠性，高品质
适用于IR回流焊接
应用
高端电脑。
工业设备。
自动设备控制器。
医疗器材。
高端多媒体电子产品。
户外电子应用。

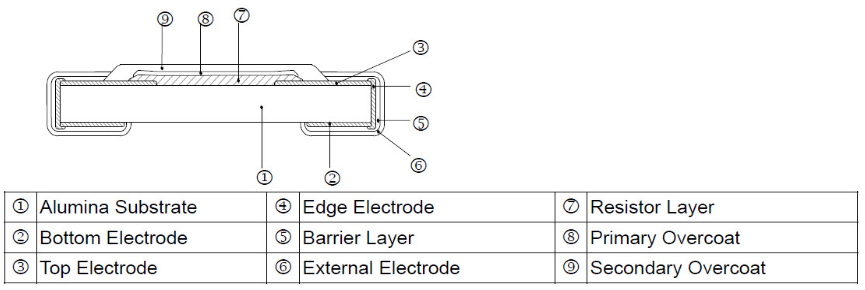

建造

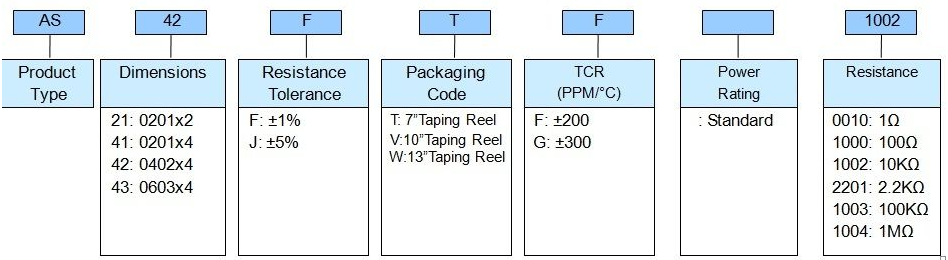

零件编号
标准电气规格
| 项目 类型 | 70°C 时的额定功率 跳线额定电流 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻数 | 电阻范围 | TCR (PPM/°C) | |
|---|---|---|---|---|---|---|---|---|
| ± 1% | ± 5% | |||||||
| CN-21 | 1/32W | -55 ~ +125°C | 12.5V | 25V | 2 | - | 3Ω – 9.1Ω | ± 300 |
| 10Ω - 1MΩ | ± 200 | |||||||
| 跳线：0.5A | 0Ω (<50mΩ) | - | ||||||
| CN-41 | 1/32W | -55 ~ +125°C | 12.5V | 25V | 2 | 10Ω - 1MΩ | ± 200 | |
| 跳线：0.5A | 0Ω (<50mΩ) | - | ||||||
| CN-42 | 1/16W | -55 ~ +155°C | 25V | 50V | 4 | 10Ω - 1MΩ | 1Ω - 1MΩ | ± 200 |
| 跳线：1A | 0Ω (<50mΩ) | - | ||||||
| CN-43 | 1/10W | -55 ~ +155°C | 50V | 100V | 4 | 10Ω - 1MΩ | 1Ω - 1MΩ | ± 200 |
| 跳线：1A | 0Ω (<50mΩ) | - | ||||||
工作电压 = √(P x R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压 = 2.5 x √(P x R) 或 Max. 上面列出的过载电压，以较低者为准。
■ Viking 可根据客户要求制造可选规格。
