Viking代理 低温漂电阻 光颉viking绿色合金电阻 超低阻值贴片电阻器（LR 系列）

光颉viking绿色合金电阻 超低阻值贴片电阻器（LR 系列）

1206 / 2010 / 2512


超低欧姆（金属条）贴片电阻器 - LR 系列文件下载

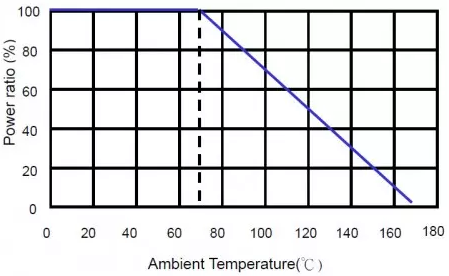

降额曲线

LR 大功率 2512 3W、1206 1W、表面贴装功率金属条电阻器。电阻范围 0.5m-10mohm，批次 TC 为 50ppm。
金属条低欧姆电阻，用于感应大电流，耐高温。低 TCR 可在高温下实现稳定的电阻漂移。它可以承受高达 170/°C 的高温性能。
金属条电阻器提供 5 倍额定功率，时间短，可靠性更高。大功率而不是厚膜节省空间的绝佳解决方案，具有市场竞争力的成本效益。

特征

  • 高达 3 瓦的高额定功率。

  • 低至 ±50 PPM/°C 的 TCR。

  • 电阻值从 0.5m 到 10m ohm。

  • 可定制电阻。

  • 广泛的封装尺寸 1206 / 2010 / 2512。

  • AEC-Q200 合规性（仅限 LR12 黑色）。

应用

  • NB（用于电源管理）

  • MB（用于电源管理）

  • SWPS（DC-DC转换器、充电器、适配器）

  • 监视器（用于电源管理）

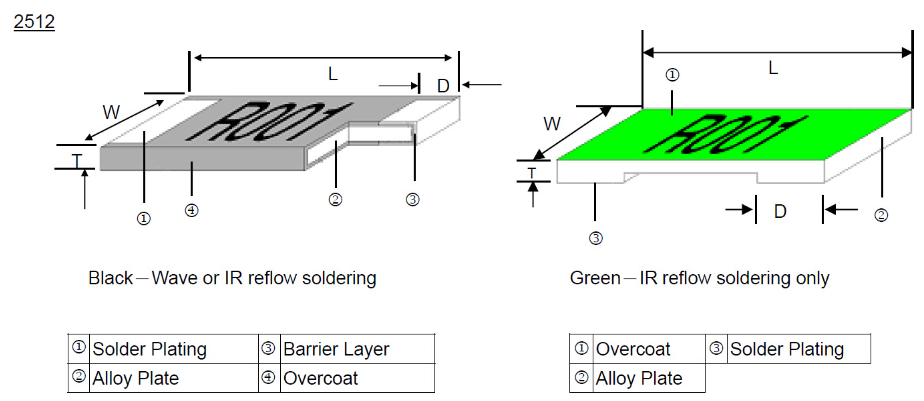

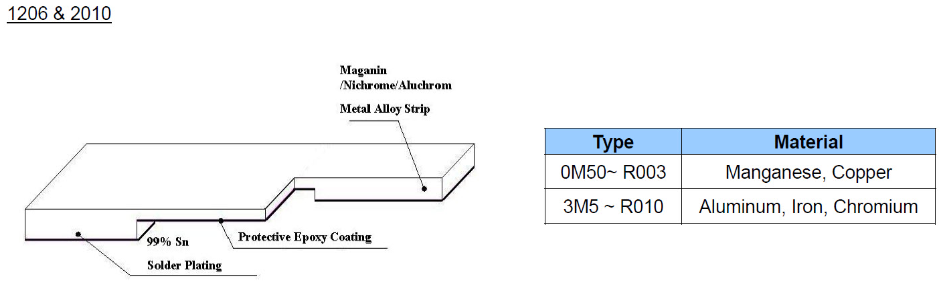

建造

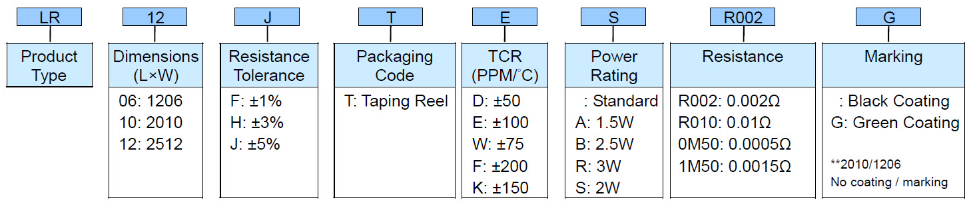

零件编号


标准电气规格

项目
部件号
70°C 时的额定功率		工作温度 范围电阻范围 (mΩ)TCR
(PPM/°C)
±1%±3%±5%
LR06□TF0M501W-55°C ~ +170°C0.5±200
LR06□TD□□□□1W0.75 - 10±50
LR12□TD□□□□1W0.5, 0.75, 1, 1.5, 2±50
LR12□TW□□□□1W6, 6.5, 7±75
LR12□TE□□□□1W4, 5, 10±100
LR12□TK□□□□1W2.5, 3±150
