光颉viking分流电阻器（LRS 系列）

0630 / 1050 / 1575


片式分流电阻器 - LRS 系列文件下载


LRS0630 / 1050 降额曲线


LRS1575 降额曲线


LRS0630 5W 降额曲线

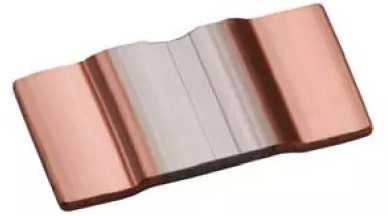

金属闭合片式电阻器，用于高达 7W 的高功率，厚铜连接器，出色的长期稳定性和低电感。用于混合电源、变频器和大电流汽车的电流传感器。

特征

  • 电阻值从0.2mΩ~5mΩ。

  • 电子束焊接，性能稳定。

  • 符合 RoHS 标准。

  • 出色的长期稳定性。

应用

  • 开关电源

  • 电压调节模块

  • 掌上电脑和手机

  • 电源模块

  • 变频器

  • DC-DC转换器、适配器、电池组、充电器

  • 用于混合电源的电流传感器

  • 汽车发动机控制和电源管理的高电流处理

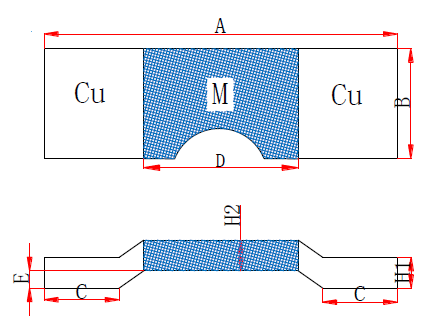

建造


零件编号


标准电气规格

类型额定功率材料电阻范围TCR (PPM/°C)
±1%±5%
LRS06303W锰铜0.9, 1mΩ

±50

LRS06305W锰铜1mΩ

±150

LRS06305W喜欢1、2、3、4mΩ

±50
±100

LRS10502W镍铬合金5mΩ±100
LRS10502.5W镍铬合金4mΩ±100
LRS10503W镍铬合金3mΩ±100
LRS10504W锰铜1mΩ

±60

LRS10504W镍铬合金2mΩ±100
LRS10504W锰铜0.5mΩ±75
LRS10505W锰铜0.2, 0.3mΩ±75
LRS15753W镍铬合金5mΩ±100
LRS15753.5W镍铬合金3mΩ±100
LRS15754W镍铬合金2mΩ±100
LRS15756W锰铜0.5, 1mΩ±100
LRS15756W锰铜0.4mΩ±50
LRS15757W锰铜0.2mΩ±50

☑ 工作温度范围：-55~125 °C
