光颉viking汽车级厚膜贴片电阻器 - CR..A 系列
0201 / 0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512
汽车级贴片电阻器 - CR..A 系列文件下载

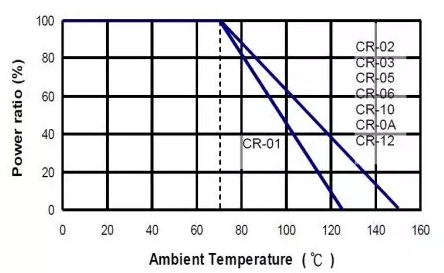

降额曲线
汽车厚膜电阻，阻值1ohm to10Mohm，尺寸0201~2512，1%，5%，大功率。特殊的长端接提供高功率。这些矩形电阻器具有高稳定性，适用于关键设计中的任何电子应用，尤其是汽车工业。
范围
本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。
特征
AEC-Q200 合规性。
高度可靠的多层电极结构。
在含硫环境中防止硫化的特殊结构
兼容所有焊接工艺。
100% CCD检测。
应用
汽车行业。
电信设备。
收音机和录音机，电视调谐器。
数码相机、手表、袖珍计算器。
电脑、仪器。
医疗器材。

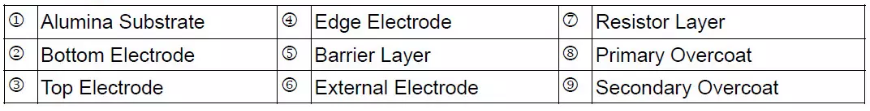

建造

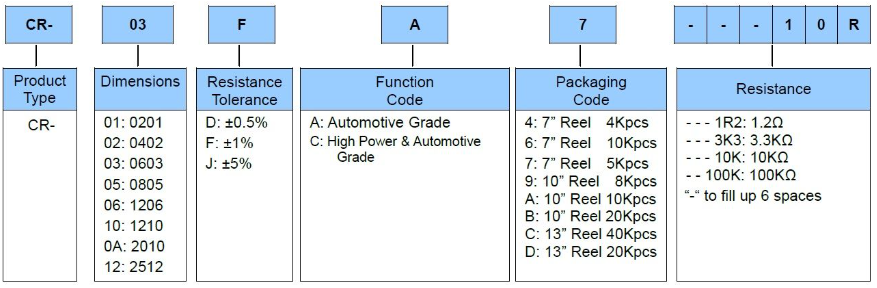

零件编号
零件编号：CR-03FA7---10R
标准电气规格
| 项目 类型 | 70°C 时的额定功率 跳线额定电流 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻范围 | TCR (PPM/°C) | |
|---|---|---|---|---|---|---|---|
| ± 1% (E24, E96) | ± 5% (E24) | ||||||
| CR-01 (0201) | 1/20W | -55 ~ +125°C | 25V | 50V | 1Ω - 10MΩ | ± 200 | |
| 跳线：1A | - | 0Ω (<50mΩ) | - | ||||
| CR-02 (0402) | 1/16W | -55 ~ +155°C | 50V | 100V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |
| 跳线：1A | - | 0Ω (<50mΩ) | - | ||||
| CR-03 (0603) | 1/10W | -55 ~ +155°C | 75V | 150V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |
| 跳线：1A | - | 0Ω (<50mΩ) | - | ||||
| CR-05 (0805) | 1/8W | -55 ~ +155°C | 150V | 300V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |
| 跳线：2A | - | 0Ω (<50mΩ) | - | ||||
| CR-06 (1206) | 1/4W | -55 ~ +155°C | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |
| 跳线：2A | - | 0Ω (<50mΩ) | - | ||||
| CR-10 (1210) | 1/2W | -55 ~ +155°C | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |
| 跳线：2.5A | - | 0Ω (<50mΩ) | - | ||||
| CR-0A (2010) | 3/4W | -55 ~ +155°C | 200V | 400V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |
| 跳线：3.5A | - | 0Ω (<50mΩ) | - | ||||
| CR-12 (2512) | 1W | -55 ~ +155°C | 250V | 500V | 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ | ± 200 ± 100 ± 200 | |
| 跳线：4A | - | 0Ω (<50mΩ) | - | ||||
耐脉冲能力
接受的极限是电阻从初始值的变化小于 1%。施加的功率受最大允许脉冲电压的限制。
