光颉viking汽车级厚膜贴片排阻(CN..A系列)
0402X4 / 0603X4 / 0201X2(平面) / 0201X4(平面)
汽车级厚膜阵列贴片电阻 - CN..A 系列文件下载
降额曲线
用于汽车或关键设计的电阻器阵列。最常见的 0603 和 0402 尺寸提供凹形端接。0201 的尺寸为扁平型设计,为 4P2R 或 8P4R 提供高可靠性。片式电阻器阵列(网络)是包含同质电阻器元件网络的单一封装器件。当在布局中应用多个相同的电阻器时,通常使用 R 阵列(R 网络)以方便和成本或节省空间。
范围
本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。
特征
AEC-Q200 合规性。
体积小,重量轻。
降低组装成本并与贴片机匹配。
可靠性,高品质。
在含硫环境中防止硫化的特殊结构
适用于IR回流焊接。
100% CCD检测。
应用
娱乐。
计算机及相关产品。
通讯设备。
电力设备。
测量工具。
建造

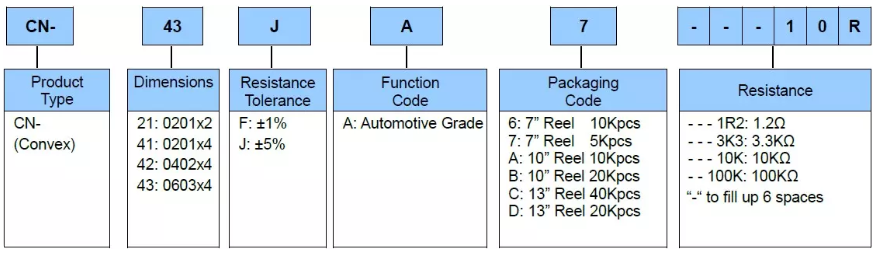

零件编号
标准电气规格
项目 类型 | 70°C 时的额定功率 跳线额定电流 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻数 | 电阻范围 | TCR (PPM/°C) | |
---|---|---|---|---|---|---|---|---|
± 1% | ± 5% | |||||||
CN-21 | 1/32W | -55 ~ +125°C | 12.5V | 25V | 2 | - | 3Ω – 9.1Ω | ± 300 |
10Ω - 1MΩ | ± 200 | |||||||
跳线:0.5A | 0Ω (<50mΩ) | - | ||||||
CN-41 | 1/32W | -55 ~ +125°C | 12.5V | 25V | 2 | 10Ω - 1MΩ | ± 200 | |
跳线:0.5A | 0Ω (<50mΩ) | - | ||||||
CN-42 | 1/16W | -55 ~ +155°C | 25V | 50V | 4 | 10Ω - 1MΩ | 1Ω - 1MΩ | ± 200 |
跳线:1A | 0Ω (<50mΩ) | - | ||||||
CN-43 | 1/10W | -55 ~ +155°C | 50V | 100V | 4 | 10Ω - 1MΩ | 1Ω - 1MΩ | ± 200 |
跳线:1A | 0Ω (<50mΩ) | - |
工作电压 = √(P x R) 或 Max. 上面列出的工作电压,以较低者为准。
过载电压 = 2.5 x √(P x R) 或 Max. 上面列出的过载电压,以较低者为准。
■ Viking 可根据客户要求制造可选规格。
