光颉金属薄膜电阻 viking汽车级金属薄膜贴片电阻器（ARM..A系列）
0402 / 0603 / 0805 / 1206
汽车级金属薄膜贴片电阻器-ARM..A系列文件下载
特征
AEC-Q200 合规性。
高精度电阻容差：±0.02%。
低至 ±5ppm/℃ 的 TCR。
根据 ASTM B 809 验证的高级耐硫性。
应用
汽车。
电信。
医疗器材。
工业设备。
工业测量仪器、工业机械、各种传感器、医疗电子。

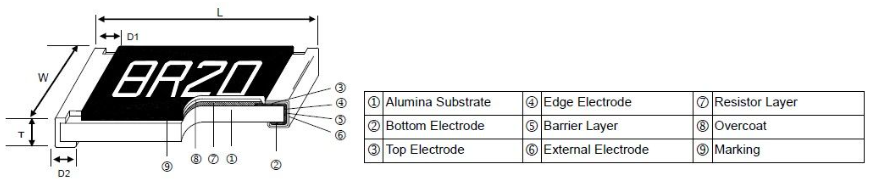

建造

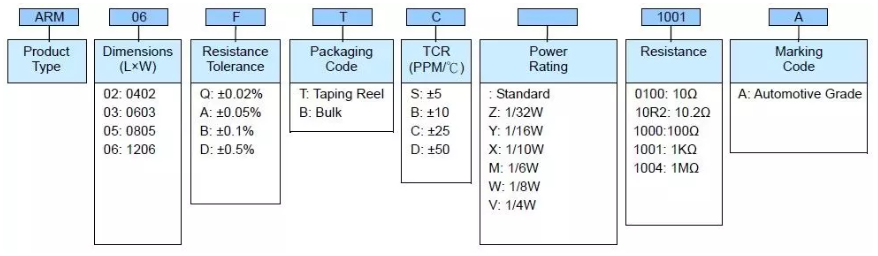

零件编号
标准电气规格
| 项目 类型 | 70°C 时的额定功率 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻范围 | TCR (PPM/°C) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 标准 | 高的 | 超高 | ± 0.02% | ± 0.05% | ± 0.1% | ± 0.5% | ||||
| ARM02 (0402) | 1/32W | 1/16W | 1/8W | 75V | 100V | 100Ω - 3KΩ | ± 5 | |||
| 100Ω - 3KΩ | 47Ω - 100KΩ | ± 10 | ||||||||
| 100Ω - 3KΩ | 47Ω - 100KΩ | 47Ω - 150KΩ | ± 25 | |||||||
| - | - | - | 10Ω - 47Ω | ± 100 | ||||||
| ARM03 (0603) | 1/16W | 1/10W | 1/6W | 100V | 200V | 100Ω - 5.1KΩ | ± 5 | |||
| 100Ω - 5.1KΩ | 47Ω - 270KΩ | ± 10 | ||||||||
| 100Ω - 5.1KΩ | 47Ω - 270KΩ | 47Ω - 332KΩ | 47Ω - 1MΩ | ± 25 | ||||||
| - | - | - | 10Ω - 47Ω | ± 50 | ||||||
| ARM05 (0805) | 1/10W | 1/8W | 1/4W | 150V | 300V | 100Ω - 10.2KΩ | ± 5 | |||
| 100Ω - 10.2KΩ | 47Ω - 475KΩ | ± 10 | ||||||||
| 100Ω - 10.2KΩ | 47Ω - 475KΩ | 47Ω - 2.7MΩ | ± 25 | |||||||
| - | - | - | 10Ω - 47Ω | ± 50 | ||||||
| ARM06 (1206) | 1/8W | 1/4W | - | 200V | 400V | 100Ω - 33.2KΩ | ± 5 | |||
| 100Ω - 33.2KΩ | 47Ω - 1MΩ | ± 10 | ||||||||
| 100Ω - 33.2KΩ | 47Ω - 1MΩ | 47Ω - 5.1MΩ | ± 25 | |||||||
| - | - | - | 10Ω - 47Ω | ± 50 | ||||||
工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
