Viking代理 合金电阻 光颉viking合金电阻 低阻值金属贴片电阻器（LRP 系列）

光颉viking合金电阻 低阻值金属贴片电阻器（LRP 系列）

1206 / 2010 / 2512


低欧姆（金属条）片式电阻器 - LRP 系列文件下载

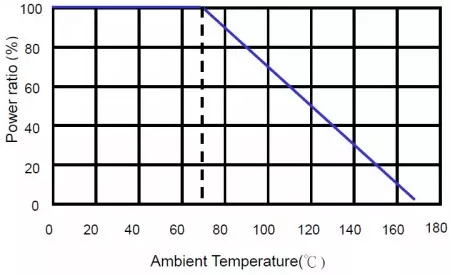

降额曲线

LRP 1206 超高功率 1W 、2512 3W 表面贴装功率金属条电阻器。金属条低欧姆电阻，用于感应大电流，耐高温。低 TCR 可在高温下实现稳定的电阻漂移。电阻范围广，可达 200mohm。它可以承受高达 170/°C 的高温性能。
金属条电阻器提供 5 倍额定功率，时间短，可靠性更高。大功率而不是厚膜节省空间的绝佳解决方案，具有市场竞争力的成本效益。

特征

  • 低至 ±25 PPM/°C 的 TCR

  • 可定制电阻

  • 低电感 < 5nH

  • AEC-Q200 合规性

  • 耐硫性不受硫环境影响

  • 无铅且符合 RoHS 标准

应用

  • NB（用于电源管理）

  • MB（用于电源管理）

  • SWPS（DC-DC转换器、充电器、适配器）

  • 监视器（用于电源管理）

建造

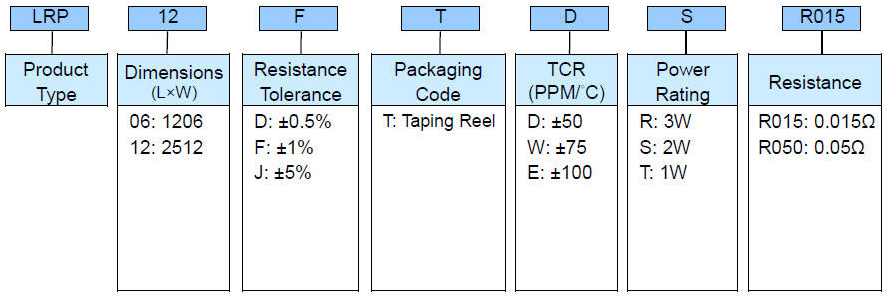

零件编号


标准电气规格

项目br />类型
70°C 时的额定功率		工作温度
范围		电阻范围 (mΩ)TCR
(PPM/°C)
±0.5%±1%±5%
LRP06 (1206)1W-55 ~ +170°C8, 10, 12, 15, 20±100
LRP12 (2512)2W、3W-55 ~ +170°C7, 8, 9, 10, 12, 15, 18, 20, 22, 25, 30, 33, 35, 39, 40, 47, 50, 60, 68, 70, 75, 80, 82, 90, 91, 100, 120, 150, 180, 200±75
15, 18, 20, 22, 25, 30, 33, 35, 39, 40, 47, 50, 60, 68, 70, 75, 80, 82, 90, 91, 100, 120, 150, 180, 200±50
