光颉viking电流检测厚膜片式电阻器（RS 系列）

0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512


电流感应厚膜片式电阻器 - RS 系列文件下载

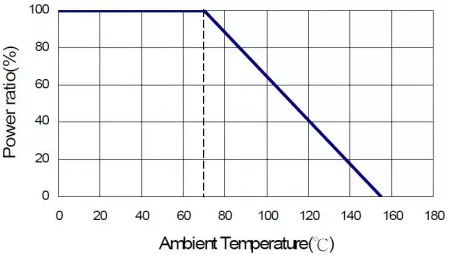

降额曲线

通用厚膜电流传感，尺寸从0402~2512，电阻范围10m~1R。低成本。交货快。高可靠性电流检测电阻。

范围

  • 本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。

特征

  • 低电感。

  • 高度可靠的多层电极结构。

  • 更高的组件和设备可靠性。

  • 减小最终设备可靠性的尺寸。

  • RoHS 合规性。

应用

  • 电源管理应用

  • 开关电源

  • 音频应用中的过流保护

  • 电压调节模块 (VRM)

  • DC-DC转换器、电池组、充电器、适配器

  • 磁盘驱动程序

建造

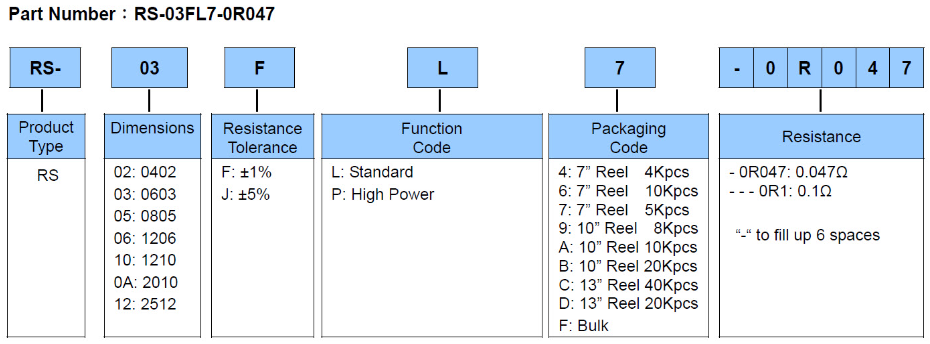

零件编号


标准电气规格

项目
类型
70°C 时的额定功率		工作温度
范围		最大限度。工作
电流		电阻范围 (mΩ)TCR
(PPM/°C)
±1%±5%
RS-02 (0402)1/16W-55 ~ +155°C1.11A50 - 91
100 - 976		±800
±500
RS-03 (0603)1/10W-55 ~ +155°C2.23A20 - 47
50 - 91
100 - 976		 ±1200
±800
±500
RS-05 (0805)1/8W-55 ~ +155°C3.53A10 - 18
20 - 47
50 - 91
100 - 976		±1500
±1200
±800
±500
RS-06 (1206)1/4W-55 ~ +155°C5.00A
RS-10 (1210)1/3W-55 ~ +155°C5.77A10 - 18
20 - 91
100 - 976		 ±1500
±800
±500
RS-0A (2010)3/4W-55 ~ +155°C8.66A
RS-12 (2512)1W-55 ~ +155°C10.0A

工作电压=√(P*R)；过载电压=2.5*√(P*R)
