光颉viking金属箔贴片毫欧电阻器(MF系列)
0603 / 0805 / 1206 / 2010 / 2512
金属箔片式固定电阻器 - MF 系列文件下载
降额曲线
金属箔电阻器可以提供比一般厚膜电阻器两倍的功率。
尺寸从 0603~2512、1%、5%,电阻从 20m~200mohm,低 TC 为 50/100ppm。1206尺寸1W、0603尺寸1/2W
MF系列采用金属箔电阻元件安装在陶瓷基板上,具有出色的导热性以增强功率。金属箔电流感应电阻器满足关键电源管理设计的准确性和稳定性。性能优于厚膜工艺,具有成本效益,具有市场竞争力。
特征
高达 2 瓦的高额定功率。
低至 ±50 PPM/°C 的 TCR。
电源、电机电路等的电流检测电阻
优越的机械和频率特性。
符合 RoHS 指令
应用
开关电源,过流保护
电压调节模块(VRM)
DC-DC转换器、充电器
汽车发动机控制、便携式设备等

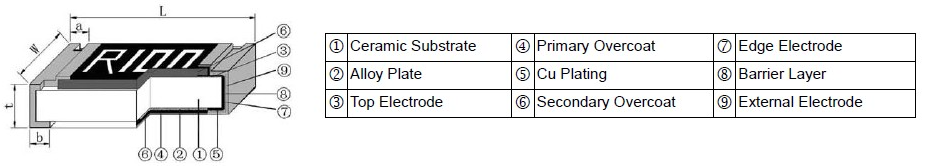

建造
零件编号
标准电气规格
项目 类型 | 70°C 时的额定功率 | 工作 温度 范围 | 限制 元件电流 | 最大限度。 过载电流 | 电阻范围(mΩ) | TCR (PPM/°C) | ||
---|---|---|---|---|---|---|---|---|
±1% | ±2% | ±5% | ||||||
MF03 | 1/2W | -55 ~ +170°C | 12.9A | 28.9A | 5 - 9 | ±200 | ||
10 - 30 | ±100 | |||||||
MF05 | 1/2W | 15.8A | 35.4A | 3 - 9 | ±100 | |||
10 - 47 | ±50 | |||||||
MF06 | 1/2W、1W | 18.3A | 40.8A | 3 - 9 | ±100 | |||
10 - 68 | ±50 | |||||||
MF10 | 1W | 18.3A | 40.8A | 3 - 9 | ±100 | |||
10 - 100 | ±50 | |||||||
MF12 | 1W | 18.3A | 40.8A | 101 - 200 | ±50 | |||
1W、2W | 25.8A | 51.6A | 2 | ±200 | ||||
3 - 9 | ±100 | |||||||
10 - 100 | ±50 |
直流或交流电流有效值;额定电流=√(P/R)或限流元件电压,取较低者
