电阻20k欧是不是20000欧

是的
20KΩ的电阻上标数字，这要看该电阻是以何种方式标识阻值，一般有以下几种。

三位数标识：203

四位数标识：2002

直接标识：20K（或20KΩ，20000Ω）

教你认识贴片电阻上的标识

常见的印字标注方法有“常规3 位数标注法”、 “常规4 位数标注法”、“3 位数乘数代码标注法、 “R 表示小数点位置”、“m 表示小数点位置 ”。

0201,0402 由于面积太小，通常上面都不印字。

0603，0805，1206，1210，1812，2010，2512 上面印有3 位数或者4 位数。

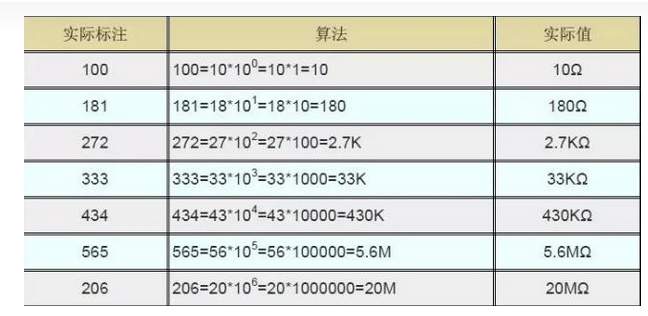

1 常规 3 位数标注法：XXY

XXY=XX*10Y前两位XX 代表2 位有效数，后1 位Y 代表10 的几次幂。

多用于E-24 系列。

精度为±5%（J），±2%（G），部分厂家也用于±1%（F）。

举例如下表：

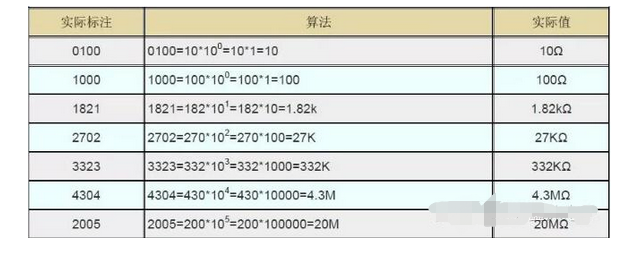

2 常规 4 位数标注法：XXXY

XXXY=XXX*10Y前三位XXX 代表3 位有效数，后1 位Y 代表10 的几次幂。

多用于E-24,E-96 系列，精度为±1%（F），±0.5%（D）。

举例如下表：


3 3 位数乘数代码（Multiplier Code）标注法：XXY

xxxy=xxx*10y前两位XX 指有效数的代码，具体值从E-96 乘数代码表查找，转换为xxx； 后一位Y 指10 的几次幂的代码，具体指从E-96 阻值代码表 查找，转换为y。

用于E-96 系列。

精度为±1%（F），±0.5%（D）举例如下表：

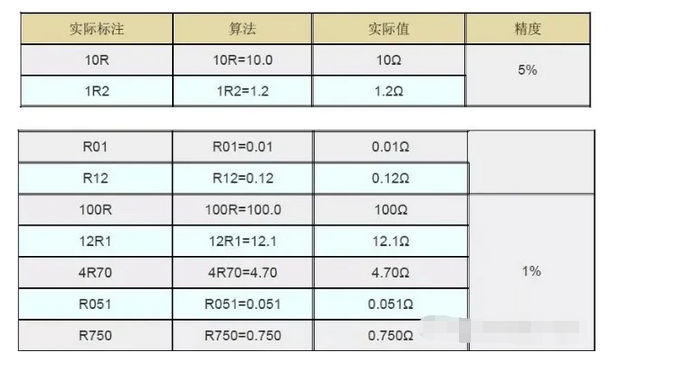

E-96 乘数代码表E-96 阻值代码表4 R 表示小数点位置单位为 Ω 时，R 表示小数点位置。

举例如下表：

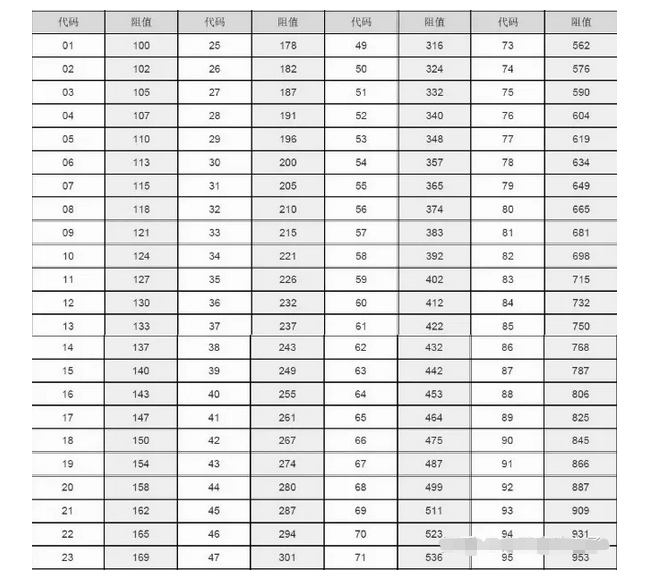

E-96 乘数代码表



E-96 阻值代码表

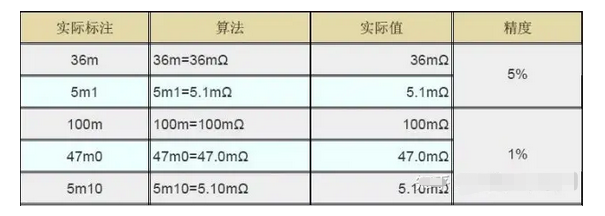

5 m 表示小数点位置

单位为 mΩ 时，m 表示小数点位置。

举例如下表：






7 贴片电阻标准阻值

常规的贴片电阻阻值采用E24，E96 系列。

1948 年IEC 第12 技术委员会（无线电通讯）在斯德哥尔摩会议讨论过程中，一致同意国际标准化最紧迫的课题之一就是电阻器和0.1uF 以下电容器的优先数系列。

尽管想使这些系列按照10√10 数系标准化，但在若干国家内由于上述元件针对5√10、10√10 和20√10 允许偏差进行标准化已经采用了12√10 数系，而在采用了12√10 数系的这些国家中要改变商业惯例是不切合实际的。

虽然采用10√10 数系更符合ISO 的惯例，但考虑到现实情况委员会只能对不得不推荐12√10 数系表示遗憾。
