Viking代理 金属膜电阻 光颉viking汽车级金属膜精密高压MELF电阻器（CSRP系列）

光颉viking汽车级金属膜精密高压MELF电阻器（CSRP系列）

0204 / 0207


汽车级金属膜精密高压MELF电阻器-CSRP系列文件下载


降额曲线

高压MELF金属膜精密电阻，0204/0207尺寸准备。0.1%、25/50ppm 的严格公差。340K~3.4Mohm。最大过载高达 2000V。MELF 为圆柱形，带有金属电极无铅表面电阻器。焊盘图案尺寸与 SMD 贴片电阻器相同。高质量的 MELF 电阻器提供出色的电气和环境稳定性，在整个生命周期、偏置湿度和短时过载测试中表现出卓越的稳定性。

特征

  • AEC-Q200 合规性

  • 薄膜技术

  • 高压应用

  • Ni阻挡层上的Sn端接

  • 公差低至 ±0.1%

  • 高达 1 瓦的高额定功率

  • 启用 SMD 的结构

  • 无铅且符合 RoHS 标准

应用

  • 工业的

  • 电信

  • 医疗器材

  • 测量/测试设备

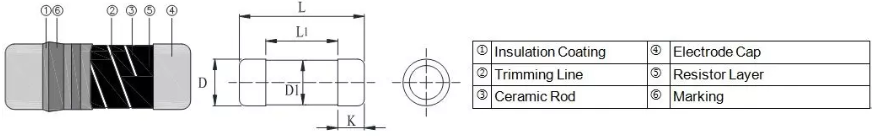

建造


零件编号

型号：CSRP0204FTDG1004


标准电气规格

物品种类
70°C 时的额定功率		工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR
(PPM/°C)
±0.1%±0.25%±0.5%±1%
02042/5W-55 ~ +155°C500V1000V340KΩ-1MΩ340KΩ-3.4MΩ±25
340KΩ-1MΩ340KΩ-3.4MΩ±50
02071W  -55 ~
+155°C		1000V2000V340KΩ-1MΩ340KΩ-3.4MΩ±25
340KΩ-1MΩ340KΩ-3.4MΩ±50

工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
RCWV(额定连续工作电压)=√(P*R) or Max. 工作电压以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。

耐脉冲能力

单脉冲图是按一分钟间隔应用 50 个矩形脉冲的结果。接受的极限是电阻从初始值的变化小于 1%。施加的功率受所示最大允许脉冲电压图的限制。

连续脉冲

连续负载图是通过施加重复的矩形脉冲获得的，其中脉冲周期被调整，使得电阻器中消耗的平均功率等于其在 70°C 时的额定功率。同样，可接受的极限是电阻从初始值的变化小于 1%。

闪电浪涌

电阻器根据 IEC 60115-1 使用 1.2/50us 和 10/700us 脉冲形状进行测试。可接受的极限是电阻从初始值的偏移小于 0.5%。
