光颉viking金属膜精密电阻器晶圆电阻（CSR系列）
0204 / 0207
金属膜精密电阻器 - CSR 系列文件下载

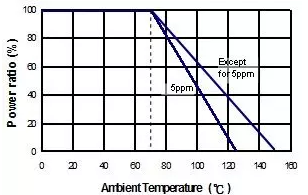

降额曲线
MELF金属膜精密电阻，0204/0207尺寸准备。0.1% 的严格公差，TC5/10/15/25/50/100ppm。

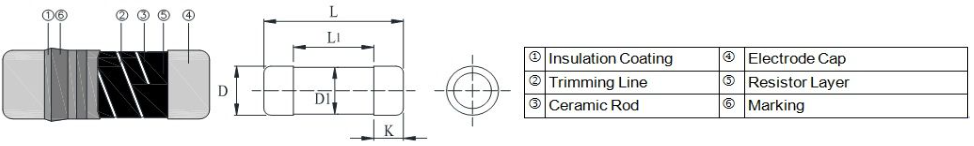

MELF 为圆柱形，带有金属电极无铅表面电阻器。焊盘图案尺寸与 SMD 贴片电阻器相同。
它是通过在高级陶瓷体上沉积一层均匀的 NiCr 薄膜制成的。高质量的 MELF 电阻器提供出色的电气和环境稳定性，在整个生命周期、偏置湿度和短时过载测试中表现出卓越的稳定性。
交货期短，成本控制有效，价格竞争力
特征
出色的整体稳定性。
公差低至 ±0.1%。
极低的 TCR，低至 ±10 PPM/°C。
高达 1 瓦的高额定功率。
应用
电信
医疗器材
测量/测试设备
建造

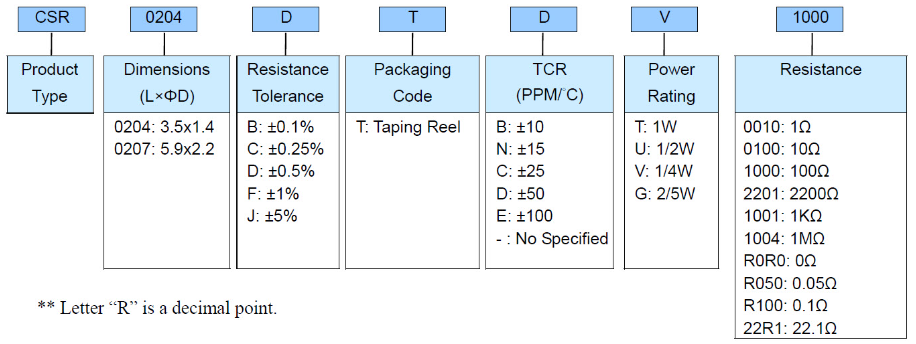

零件编号
标准电气规格
| 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作 电压 | 最大限度。过载 电压 | 电阻范围 | TCR (PPM/°C) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ±1% | ±5% | ||||||
| 0204 | 1/4W | -55 ~ +155°C | 200V | 400V | 10Ω-20KΩ | ±10 | ||||
| 10Ω-300KΩ | ±15 | |||||||||
| 10Ω-1MΩ | 4.02Ω-4.7MΩ | |||||||||
| 10Ω-1MΩ | 1Ω-1MΩ | |||||||||
| - | 0.1Ω-10MΩ | |||||||||
| 跳线：2A | 0Ω(<15mΩ) | - | ||||||||
| 0207 | 1/2W | -55 ~ +155°C | 300V | 600V | 10Ω-20KΩ | ±10 | ||||
| 10Ω-300KΩ | ±15 | |||||||||
| 10Ω-1MΩ | 4.02Ω-4.7MΩ | |||||||||
| 10Ω-1MΩ | 1Ω-1MΩ | |||||||||
| - | 0.1Ω-10MΩ | |||||||||
| 跳线：4A | 0Ω(<15mΩ) | - | ||||||||
耐脉冲能力
单脉冲图是按一分钟间隔应用 50 个矩形脉冲的结果。接受的极限是电阻从初始值的变化小于 1%。施加的功率受所示最大允许脉冲电压图的限制。
连续脉冲
连续负载图是通过施加重复的矩形脉冲获得的，其中脉冲周期被调整，使得电阻器中消耗的平均功率等于其在 70°C 时的额定功率。同样，可接受的极限是电阻从初始值的变化小于 1%。
频率行为
电阻器设计为根据欧姆定律工作。对于频率高达 100kHz 的电阻器，这基本上是正确的。在较高频率下，理想电阻器与线圈串联切换并与电容器并联切换，对阻抗有额外贡献。电容和电感的值主要由终端尺寸和导电路径长度决定。
元件周围的环境对印刷电路板上元件的行为有很大的影响。
闪电浪涌
电阻器根据 IEC 60 115-1 使用 1.2/50us 和 10/700us 脉冲形状进行测试。可接受的极限是电阻从初始值的偏移小于 0.5%。
