光颉viking晶圆炭膜电阻 碳膜电阻器(CFS系列)
0204 / 0207 / 0309
碳膜电阻器 - CFS 系列文件下载

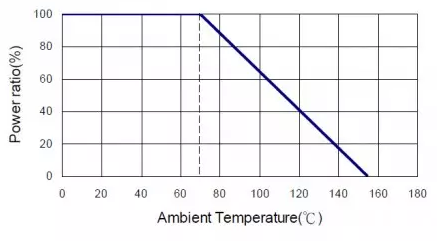

降额曲线
无铅,贴片碳电阻,圆柱形设计,可焊性高,电极强度好,电流噪声低,适用于电信,医疗,消费的回流焊,流焊和烙铁焊接。
特征
贴片式碳电阻器。

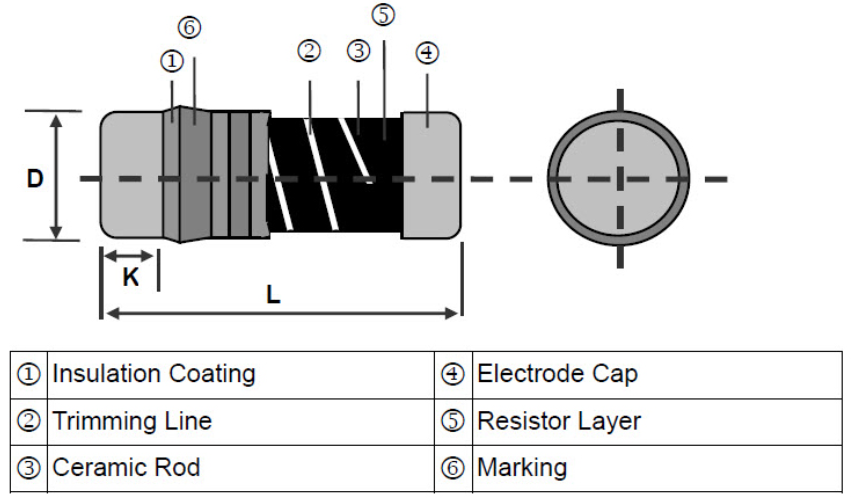

由于圆柱形设计,安装方向自由。
特殊电镀电极,可焊性高。
电极强度高于平面贴片电阻。
电流噪声比厚膜扁平片式电阻器低。
适用于回流焊、流焊和烙铁焊接。
应用
电信
医疗器材
消费品
建造

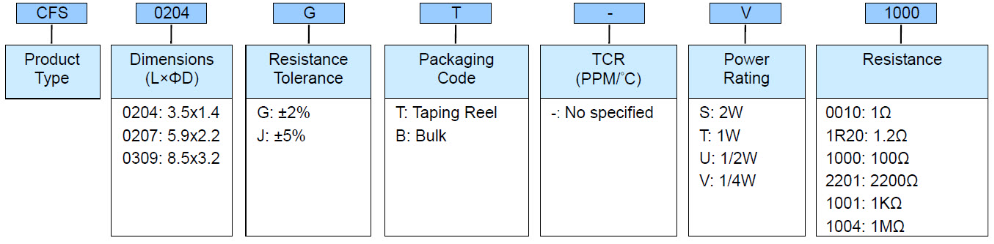

零件编号
标准电气规格
项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。 工作电压 | 最大限度。 过载电压 | 电阻范围 | |
---|---|---|---|---|---|---|
±2% | ±5% | |||||
0204 | 1/4W | -55 ~ +155°C | 200V | 400V | 1Ω - 1MΩ | |
0207 | 1/2W | 300V | 600V | 1Ω - 1MΩ | ||
0309 | 1W | 350V | 700V | 1Ω - 1MΩ |
