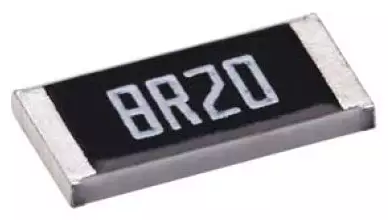

光颉viking精密贴片电阻器（AR系列）

0201 / 0402 / 0603 / 1206 / 1210 / 2010 / 2512 / 0805


薄膜精密贴片电阻器 - AR 系列文件下载

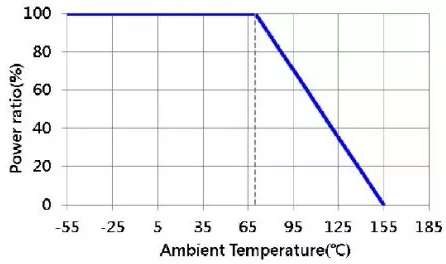

降额曲线

薄膜 NiCr 精密电阻器，尺寸从 0201 到 2512，紧公差 0.01% , 0.1% 低 TCR 1ppm-50 ppm，关键产品设计的电阻范围为 1-3Mohm。大功率、高可靠、高稳定性、高精度电阻。薄膜贴片电阻器是各种电子产品大部分领域的完美选择。用于大功率、超高功率、抗腐蚀、抗硫、汽车、AEC-Q200 合格可用性的先进薄膜技术。

特征

  • 先进的薄膜技术

  • 非常严格的公差低至 ±0.01%

  • 极低的 TCR，低至 ±2PPM/°C。

  • 电阻范围宽1ohm~3Mega ohm。

  • 提供微型尺寸 0201

应用

  • 医疗器材

  • 测试/测量设备

  • 打印机设备

  • 自动设备控制器

  • 转换器

  • 通讯设备、手机、GPS、PDA

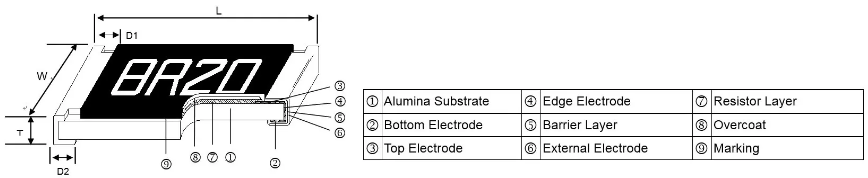

建造


零件编号


标准电气规格

类型70°C 时的额定功率工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR (PPM/°C)
±0.05%±0.1%±0.25%±0.5%±1%
AR01 (0201)1/32W-55 ~ +155°C15V30V－22Ω - 75KΩ±25
±50
AR02 (0402)1/16W-55 ~ +155°C50V100V49.9Ω - 12KΩ4Ω – 511KΩ±25
±50
AR03 (0603)1/16W-55 ~ +155°C50V100V4.7Ω -332KΩ1Ω - 1MΩ±25
±50
AR05 (0805)1/10W-55 ~ +155°C100V200V4.7Ω -1MΩ1Ω - 2MΩ±25
±50
AR06 (1206)1/8W-55 ~ +155°C150V300V4.7Ω - 1MΩ1Ω - 2.5MΩ±25
±50
AR13 (1210)1/4W
AR10 (2010)1/4W-55 ~ +155°C150V300V4.7Ω - 1MΩ1Ω - 3MΩ±25
±50
AR12 (2512)1/2W

☑ 下电阻：1~10Ω

特殊电气规格

类型70°C 时的额定功率工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR
(PPM/°Ch
±0.01%0.05%±0.1%±0.25%±0.5%±1%
AR02 (0402)1/16W-55 ~ +155°C50V100V49.9Ω - 4.99KΩ－±1
±2
±3
49.9Ω - 20KΩ±5
49.9Ω - 20KΩ49.9Ω - 100KΩ±10
±15
AR03 (0603)1/16W-55 ~ +155°C50V100V24.9Ω - 15KΩ－±1
±2
±3
24.9Ω - 60KΩ±5
24.9Ω - 100KΩ4.7Ω- 332KΩ4.7Ω - 511KΩ±10
±15
AR05 (0805)1/10W-55 ~ +155°C100V200V24.9Ω - 30KΩ－±1
±2
±3
24.9Ω - 150KΩ±5
24.9Ω - 200KΩ4.7Ω – 1MΩ±10
±15
AR06 (1206)1/8W-55 ~ +155°C150V300V24.9Ω - 49.9KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω – 1.5MΩ±10
±15
AR13 (1210)1/ 4W-55 ~ +155°C150V300V24.9Ω - 49.9KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
AR10 (2010)1/4W-55 ~ +155°C150V300V24.9Ω - 100KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
AR12 (2512)1/2W-55 ~ +155°C150V300V24.9Ω - 100KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15

高额定功率电气规格

物品70℃时的额定功率工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR (PPM/℃)
类型±0.01%±0.05%±0.1%±0.25%±0.5%±1%
AR01 (0201)1/20W-55 ~ +155℃25V50V-22Ω - 75KΩ±25
±50
AR02 (0402)1/10W-55 ~ +155℃50V100V49.9Ω - 4.99KΩ-±1
±2
±3
49.9Ω - 20KΩ±5
49.9Ω - 12KΩ49.9Ω - 100KΩ±10
±15
-49.9Ω - 12KΩ4.7Ω~255KΩ±25
±50
AR03 (0603)1/10W-55 ~ +155℃75V150V24.9Ω - 15KΩ－±1
±2
±3
24.9Ω - 60KΩ±5
24.9Ω - 100KΩ4.7Ω - 332KΩ4.7Ω - 511KΩ±10
±15
1Ω -1MΩ±25
±50
1/6W-55 ~ +155℃100V150V－10Ω - 332KΩ±25
±50
AR05 (0805)1/8W-55 ~ +155℃150V300V24.9Ω - 30KΩ－±1
±2
±3
24.9Ω - 150KΩ±5
24.9Ω - 200KΩ4.7Ω -511KΩ4.7Ω -1MΩ±10
±15
1Ω - 1MΩ±25
±50
1/4W-55 ~ +155℃150V300V－10Ω - 499KΩ±25
±50
AR06 (1206)1/4W-55 ~ +155℃200V400V24.9Ω - 49.9KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
1Ω - 1MΩ±25
±50
1/3W-55 ~ +155℃200V400V－10Ω~1MΩ±25
±50
AR13 (1210)1/ 3W-55 ~ +155℃200V400V24.9Ω – 49.9KΩ－±1
±2
±3
24.9Ω – 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
1Ω - 1MΩ±25
±50
AR10 (2010)1/3W-55 ~ +155℃200V400V24.9Ω - 49.9KΩ－±1
±2
±3
24.9Ω - 300KΩ±5
24.9Ω - 499KΩ4.7Ω - 1MΩ±10
±15
1Ω - 1MΩ±25
±50
1/2W-55 ~ +155℃200V400V24.9Ω - 2KΩ4.7Ω – 1MΩ1Ω – 1MΩ±10
±15
±25
±50
AR12(2512)3/4W-55 ~ +155℃200V400V24.9Ω - 2KΩ4.7Ω – 2KΩ1Ω – 2KΩ±10
±15
±25
±50
1W-55 ~ +155℃200V400V24.9Ω - 2KΩ4.7Ω – 1MΩ1Ω – 1MΩ±10
±15
±25
±50

工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
（低电阻：1~10Ω；高额定功率）
