光颉viking汽车级耐脉冲片式电阻器（PWR..A 系列）

0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512


汽车级耐脉冲片式电阻器 - PWR..A 系列文件下载


降额曲线

浪涌/脉冲保护对于所有电路设计都是必不可少的。PWR系列，尺寸从0402-2512，公差0.5%~5%，1ohm~20Mohm。大功率可用。它具有出色的脉冲负载能力，优越的耐脉冲电阻器适用于保护电子电路免受极端脉冲的影响。在瞬间施加大电流的电路中，需要电阻器承受脉冲。脉冲是指大功率、持续时间长（大能量）的过载 抗脉冲电阻即使瞬间施加大功率也能防止损坏
脉冲是指大功率、持续时间长（大能量）的过载 抗脉冲电阻是即使瞬间施加大功率也能防止损坏

特征

  • 公差为±0.5%~5%

  • 高额定功率

  • 出色的耐脉冲性能

  • 改进的工作电压额定值

  • 标准封装尺寸0402~2512

  • 在含硫环境中防止硫化的特殊结构

  • AEC-Q200 合规性

  • 100% CCD检测

应用

  • 计量（测试/测量）

  • 诊断设备

  • 医疗设备

  • 工业控制

  • 等离子体

  • 液晶视频监视器

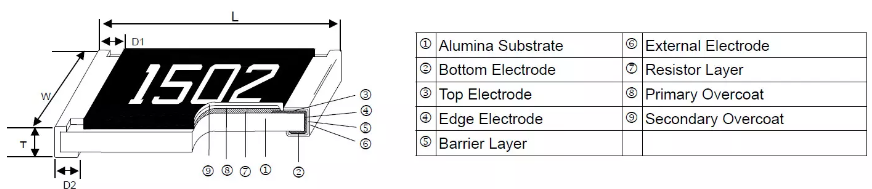

建造

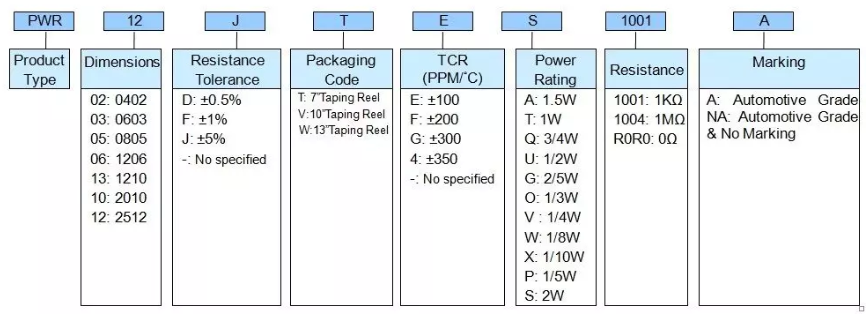

零件编号


标准电气规格

项目
类型
70°C 时的额定功率		工作温度
范围		最大限度。
工作电压		最大限度。
过载电压		电阻范围TCR
(PPM/°C)
±0.5%±1%±5%
PWR03 (0603)1/10W-55 ~ +155°C50V100V10Ω - 294Ω1Ω - 294Ω±200
300Ω - 1MΩ±100
PWR05 (0805)1/8W-55 ~ +155°C150V300V10Ω - 294Ω1Ω - 294Ω±200
300Ω - 20MΩ±100
PWR06 (1206)1/3W-55 ~ +155°C200V400V10Ω - 20Ω1Ω - 20Ω±200
20.5Ω - 20MΩ±100
PWR13 (1210)1/2W-55 ~ +155°C200V400V10Ω - 20Ω1Ω - 20Ω±200
20.5Ω - 20MΩ±100
PWR10 (2010)3/4W-55 ~ +155°C400V800V10Ω - 20Ω1Ω - 20Ω±200
20.5Ω - 20MΩ±100
PWR12 (2512)1.5W-55 ~ +155°C500V1000V10Ω - 20Ω1Ω - 20Ω±200
20.5Ω - 20MΩ±100

耐脉冲能力

单脉冲图是按一分钟间隔应用 50 个矩形脉冲的结果。接受的极限
是电阻从初始值的变化小于 1%。施加的功率受
所示最大允许脉冲电压图的限制。

连续脉冲

连续负载图是通过施加重复的矩形脉冲获得的，其中脉冲周期被
调整，使得电阻器中消耗的平均功率等于其在 70°C 时的额定功率。同样，可接受的极限
是电阻从初始值的变化小于 1%。

闪电浪涌

电阻器根据 IEC 60115-1 使用 1.2/50us 和 10/700 脉冲波形进行测试。可接受的极限是电阻从初始值的偏移小于 1%。
