光颉viking耐浪涌贴片电阻器(SWR 系列)
0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512
耐浪涌贴片电阻器 - SWR 系列文件下载
降额曲线
浪涌/脉冲保护对于所有电路设计都是必不可少的。SWR 系列,尺寸从 0402-2512,公差 5%~10%,1ohm~20Mohm。更多的电路设计变得越来越重要。浪涌/脉冲保护对于所有电路设计都是必不可少的。Viking 的 SWR 系列,电阻层未修整,仍然具有出色的脉冲和 ESD 耐受电阻,适用于保护电子电路免受极端脉冲和浪涌的影响。在瞬间施加大电流或施加 ESD 的电路中,需要电阻器承受脉冲或浪涌。浪涌意味着过载,如 ESD 或持续时间短的高压。防浪涌电阻可以防止瞬间施加大功率造成的损坏。
特征
高额定功率。
优秀的浪涌耐受和脉冲耐受性能。
改进的工作电压额定值。
标准封装尺寸为 0402~2512。
AEC-Q200 合规性。
应用
计量(测试/测量)
医疗设备
汽车
电源
充电器
逆变器
液晶视频监视器
建造

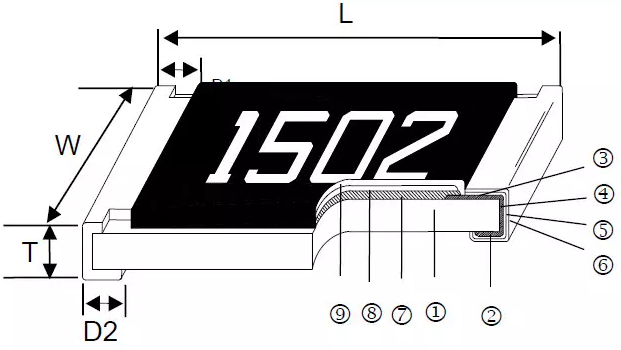

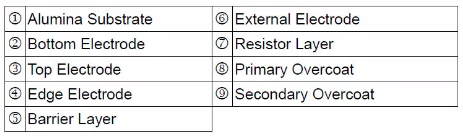

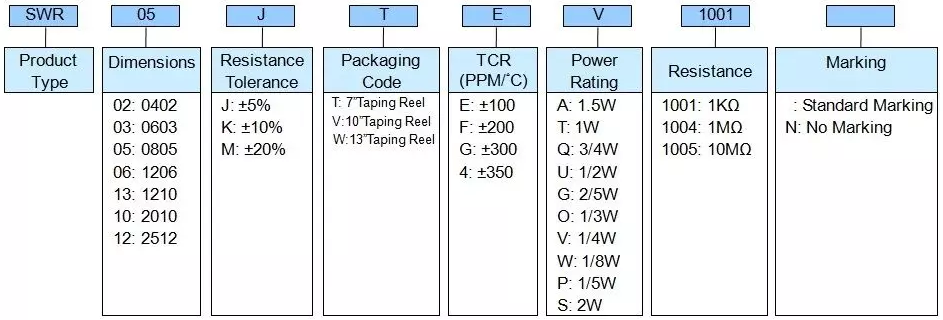

零件编号
标准电气规格
项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。 工作电压 | 最大限度。 过载电压 | 电阻范围 | TCR (PPM/°C) | ||
---|---|---|---|---|---|---|---|---|
±5% | ±10% | ±20% | ||||||
SWR02 (0402) | 1/5W | -55 ~ +155°C | 50V | 100V | 1Ω -20Ω | ±300 | ||
22Ω - 1MΩ | ±100 | |||||||
SWR03 (0603) | 1/8W | -55 ~ +155°C | 50V | 100V | 10Ω - 270Ω | ±200 | ||
300Ω - 1MΩ | ±100 | |||||||
SWR05 (0805) | 1/4W | -55 ~ +155°C | 150V | 300V | 1Ω - 270Ω | ±200 | ||
300Ω - 20MΩ | ±100 | |||||||
SWR06 (1206) | 1/3W | -55 ~ +155°C | 200V | 400V | 1Ω - 20Ω | ±200 | ||
22Ω - 20MΩ | ±100 | |||||||
SWR13 (1210) | 1/2W | -55 ~ +155°C | 200V | 400V | 1Ω - 20Ω | ±200 | ||
22Ω - 20MΩ | ±100 | |||||||
SWR10 (2010) | 3/4W | -55 ~ +155°C | 400V | 800V | 1Ω - 20Ω | ±200 | ||
22Ω - 20MΩ | ±100 | |||||||
SWR12 (2512) | 1.5W | -55 ~ +155°C | 500V | 1000V | 1Ω - 20Ω | ±200 | ||
22Ω - 20MΩ | ±100 |
工作电压=√(P*R) 或 Max. 以上列出的工作电压,以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压,以较低者为准。
额定功率取决于电阻元件的最高温度。由于电阻器的功耗,电阻元件的温度会根据 PCB 的散热情况而升高。应用中的最大额定功率仅适用于电阻元件的温度不超过 155°C。
☑ Viking 能够根据客户的要求制造可选规格。
耐脉冲能力
单脉冲图是按一分钟间隔应用 50 个矩形脉冲的结果。接受的极限是电阻从初始值的变化小于 1%。施加的功率受所示最大允许脉冲电压图的限制。
连续脉冲
连续负载图是通过施加重复的矩形脉冲获得的,其中脉冲周期被调整,使得电阻器中消耗的平均功率等于其在 70°C 时的额定功率。同样,可接受的极限是电阻从初始值的变化小于 1%。
闪电浪涌
电阻器根据 IEC 60115-1 使用 1.2/50us 和 10/700 脉冲波形进行测试。可接受的极限是电阻从初始值的偏移小于 1%。
