光颉viking高压晶圆电阻 MELF高压电阻器(CSRH系列)
0207 / 0309
MELF 高压电阻 - CSRH 系列文件下载
降额曲线
高压MELF金属膜精密电阻,0207/0309尺寸,1%,100/200ppm。1K~100Mohm。最大过载高达 2500V。MELF 为圆柱形,带有金属电极无铅表面电阻器。焊盘图案尺寸与 SMD 贴片电阻器相同。高质量的 MELF 电阻器提供出色的电气和环境稳定性,在整个生命周期、偏置湿度和短时过载测试中表现出卓越的稳定性。
特征
对于启用 SMD 的结构。
它是环氧树脂涂层材料。
电力电容器、电机启动保护、汽车和摩托车发动机点火等高压应用,其他浪涌能量要求可根据工程师设计要求进行设计。

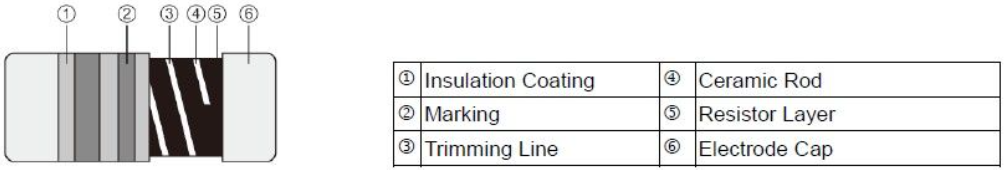

建造
零件编号
标准电气规格
项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。 工作电压 | 最大限度。 过载电压 | 电阻范围 | TCR (PPM/°C) | |
---|---|---|---|---|---|---|---|
±1% | ±5% | ||||||
0207 | 1/2W | -55 ~ +155°C | 500V | 700V | 100KΩ - 22MΩ | ±100 ±200 | |
0309 | 1W | -55 ~ +155°C | 700V | 1000V | 100KΩ - 22MΩ | ±100 ±200 |
脉冲特性
此测试条件遵循 UL 1676 和 EN 60065 是脉冲波和测试电路,但高压测试遵循标准电气规范。
