精密电阻的特点有哪些

精密电阻是指电阻误差、电阻的热稳定性(温度系数)、电阻的分布参数(分布电容和分布电感)均符合一定标准的电阻。普通电阻区分高精度电阻的主要依据是阻值误差的大小、阻值和温度系数。

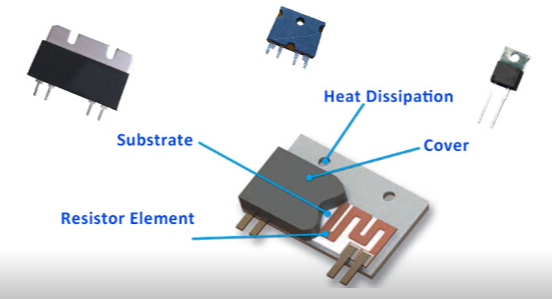

精密电阻按材质可分为金属膜精密电阻、绕线精密电阻和金属箔精密电阻。


什么样的电阻是精确的?

精密电阻往往与高精度电阻相关联,精度代表电阻值的精度,实际上受很多因素的影响。这些影响电阻值精度的因素统称为“应力”。 应力来自很多方面,例如环境温度的变化、电阻本身产生的自热、PCB的压力或拉力、来自电路板的水分。外部环境,即使是腐蚀性气体,还有焊接、脉冲、过载、静电、辐射等,上面提到的所有“应力”都会改变电阻的阻值,即影响阻值的准确性,那么什么样的电阻才是精密电阻呢?答案是兼具稳定性和准确性的电阻。

为什么稳定性比准确性更重要?

电阻器的阻值受到各种“应力”的影响,在影响变化时保持高精度的稳定性是没有意义的。例如,电阻出厂时的精度为(+)0.01%,为此我们付出了高昂的代价,但经过几个月的储存或数百小时的负载。另一种常见的情况是在来料检验时电阻的标称精度。在度范围内,焊接到PCB时超出标称精度范围。此外,潮湿、静电等会导致电阻值发生不可逆转的变化。需要强调的是,首先要考虑稳定性,而不是片面追求高精度。

一个好的精密电阻必须具有老化小、温度波动小、偏差小等特点,最好还具有可靠性高、功率平衡大、温升小、噪声低、串联电感分布电容小、电压系数小、焊接、振动和拉伸不易改变。

当然,与基准相关的最重要的参数是老化,其次是温度因素。所以,这个排名最重要的依据是老化,其次是温度因素。至于电阻上标1%、0.1%、0.01%,这是偏差,并不直接代表“精密”的程度。

“老化”是什么?老化是长期稳定,即在常温常压下,通过电阻的变化,在货架上放置较长时间(如一年)。因此,老化通常用每年多少 PPM 来表示。因此,衰老是一个不可逆转的过程,就像衰老一样,人无法再恢复。

“暖”是什么?温度波动是指电阻的阻值随温度变化。因为一般电阻温度波动不大,所以常表示为每度变化多少PPM,即温度系数。如果电阻的温度系数为+100ppm/C,则表示温度每升高1度,电阻增加0.01%。同理,负温度系数是指电阻的阻值随着温度的升高而减小。有时后面的/省略温度系数。例如电阻的温度系数为8ppm,即8ppm/。

国内市场上有很多精密电阻,但都是混杂的。如何区分那些电阻是优秀的,值得考虑吗?


  • 精密电阻的特点有哪些
    精密电阻的特点有哪些

    精密电阻是指电阻误差、电阻的热稳定性(温度系数)、电阻的分布参数(分布电容和分布电感)均符合一定标准的电阻。普通电阻区分高精度电阻的主

  • 精密电阻主要分类有哪些?
    精密电阻主要分类有哪些?

    精密电阻,由精密电阻翻译而来,简称精密电阻。是指电阻误差、电阻的热稳定性(温度系数)和电阻的分布参数(分布电容和分布电感)均符合一定标

  • 点火电容坏了的症状有哪些

    点火电容作为电器或汽车点火系统中的一个重要组件,其主要功能是储存电能并在需要时迅速释放,以帮助产生点火火花。当点火电容出现故障时,设备

  • 大毅电阻代理商有哪些,哪个备货多?
    大毅电阻代理商有哪些,哪个备货多?

    我公司为大毅科技全系列产品代理!巨量现货!快速发货!珠三角3小时发货!小封装合金采样电阻 RLM阻值范围:0.25mΩ~50mΩ精度:±1%,±2%,±5%温漂:50/7

  • 电阻与哪些因素有关

    电阻是一个物理量,它描述了物体对电流流动的阻碍作用。电阻大小与几个因素密切相关,包括材料的性质、物体的长度、横截面积以及温度等。具体来

  • 华新电阻代理商有哪些
    华新电阻代理商有哪些

    華新科產品華新科技,提供電容器,電阻器,電感器和RF元器件等各式元器件一站購足便利性的被動元件供應商,為電子產品提供最佳電路特性,無所不

  • 电感L的大小与哪些因素有关

    电感L的大小主要与以下几个因素有关:线圈的匝数、线圈的尺寸和形状、线圈内填充的介质的磁导率以及线圈中是否有铁芯。具体来说:1. 线圈的匝数:

  • 为何保险丝具有高电阻和低熔点特性

    保险丝之所以设计成具有高电阻和低熔点的特性,是为了在电路中能够有效地发挥保护作用。当电路中的电流超过安全范围时,保险丝会因为其高电阻而

  • 压力开关 DP2-22:精密监测与有效控制

    压力开关DP2-22是一种精密仪器,用于检测和控制流体系统中的压力变化。这种设备在工业自动化领域中扮演着重要角色,特别是在需要监测和维护稳定压

  • CYT8117-ADJ可调精密三端稳压IC:性能特点与应用领域

    CYT8117-ADJ是一款可调精密三端稳压集成电路,它广泛应用于需要精密电压调节的场合,如电源管理、电池充电器、LED照明等领域。这款IC具有出色的线性调

  • 铁和镍铬合金哪个电阻大

    铁和镍铬合金相比,镍铬合金的电阻率更大。纯铁在20°C时的电阻率为9.71×10^-8Ω·m,而镍铬合金(如常见的镍铬电热丝材料)的电阻率大约为1.1×10^-6Ω·

  • 薄膜精密片式电阻器/WF系列

    薄膜精密片式电阻器/WF系列是一种高精度、高稳定性的电子元件,广泛应用于各种精密仪器和设备中。该系列产品采用先进的薄膜技术制造,具有低温度

  • 贴片精密电阻的介绍与应用

    贴片精密电阻是一种电子元件,通常用于电路中以提供精确的电阻值。"1% 1K"这个标签指的是这种电阻的精度和阻值。在这里,“1%”表示电阻的公差,即

  • 高精度厚膜片式电阻器TC100的技术特点与应用领域

    高精度厚膜片式电阻器TC100是一种专为需要极高稳定性和精确度的应用设计的电子元件。它采用了先进的厚膜技术,能够在广泛的温度范围内保持其电阻

  • 上海精密净化电源:为精密设备提供稳定纯净的交流电能解决方案
    上海精密净化电源:为精密设备提供稳定纯净的交流电能解决方案

    上海精密净化电源是一种专门设计用于提供稳定、纯净的交流电能的设备,它广泛应用于需要高精度电源的场合,如实验室、医疗设备、精密仪器、计算

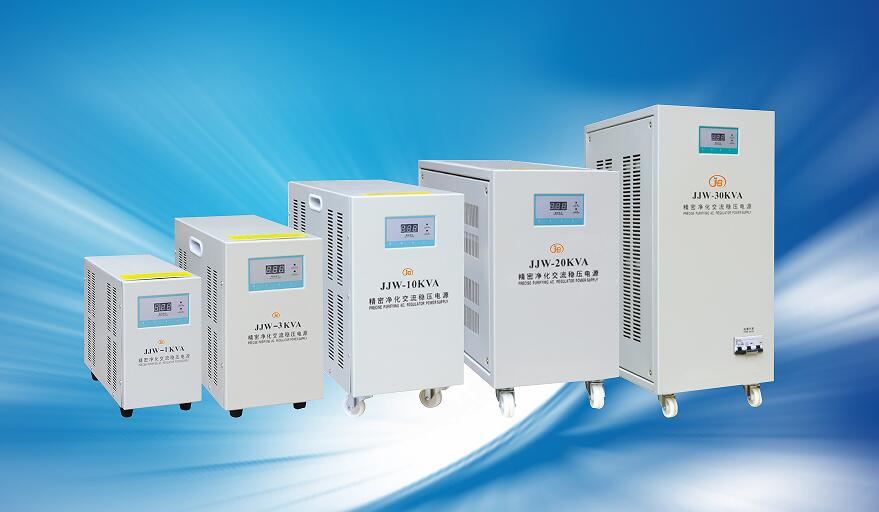

  • JJW.JSW精密交流净化稳压电源:为精密电子设备提供稳定电力的解决方案
