Viking代理 Coilcraft 叠层电感和绕线电感的区别

叠层电感和绕线电感的区别

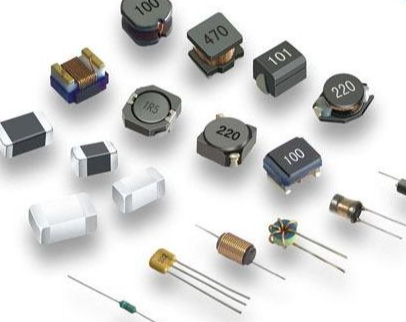

电感是一种可以过滤和隔离交流信号的电子元件。它被广泛应用于许多领域。功率电感由带磁盖和无磁盖组成。它主要由磁芯和铜线组成。它在电路中起到滤波和振荡的作用。一般电子电路中的电感是空心线圈或带磁芯的线圈，只能通过。电流太小，承受不了低电压；功率电感器也有空心线圈或磁芯。主要特点是它们采用粗线绕制，可以承受数万、数百甚至数万安培的电流。

电感的叠层电感和绕组电感的区别

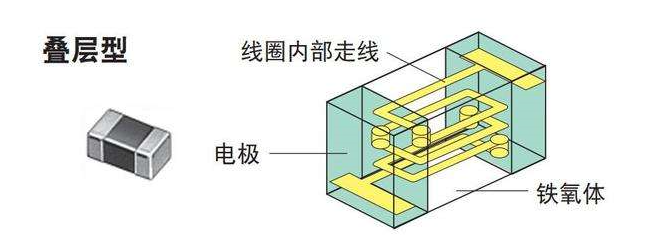

叠层电感介绍

叠层电感也称为无绕组电感。叠层电感器是按结构分类的电感器类型之一。

叠层电感特性：

1.体积小。

2. 闭路，无交互干扰，适合高密度安装。

3. 无方向性、标准化的自动贴片安装形状。

4. 良好的可焊性和电阻，适用于流焊和回流焊。


叠片电感工艺：

配料 成型 切割 排水 烧结 研磨 粘银 银烧 表面处理 端电极 检测 包装 出厂检验

叠片电感应用：

目前该产品广泛应用于笔记本数字电视、数字录像机、列表机、硬盘驱动器、个人电脑等一般消费类和电脑主机输入输出线路噪声去除。

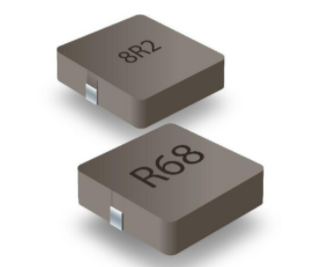

绕组电感介绍

绕线电感适用于电源电路，广泛应用于微型电视、液晶电视、照相机等。

绕组电感特性：

1. 适用于电源电路。

2.表面粘合型。

3、外观尺寸符合EIA标准，有不同尺寸可供选择。

4、良好的可焊性和耐热性，适用于一般焊接和重折。

线绕电感效应：

贴片绕组电感的作用。基本功能：滤波、振荡、延迟、陷波等。图片：“通直流，阻交流” 精解：在电子线路中，电感线圈作用于交流限流电流，可构成高通或低通滤波器、移相电路以及带有电阻或电容的谐振电路；变压器可以进行交流耦合、电压转换、电流转换、阻抗转换等。贴片绕组电感的效果似乎有些相反。我们说电容是直接电阻，而电感则相反。它的作用是直接抵抗，它是什么？直流电流通过电感产生的磁场方向是相同的，不会改变。

而AC是正负，所以磁场变化，从正（负）到负（正）是很短的时间。假设正电势先连续上升，然后电感周围的磁场不断增加并在顶部达到最大值，然后电势开始下降。因为周围有磁场，电感会将周围的磁场转化为电能，使能量保持一段时间，反之亦然，从而阻止交流电的通过。


绕组电感和叠层电感有什么区别

绕线电感器是传统绕线电感器的小型化产品。叠片电感采用多层印刷技术和叠片生产技术制造，体积比绕线片电感小。

绕组电感：具有电感范围宽（mH~H）、电感精度高、损耗低（即Q值大）等特点，限制进一步小型化。陶瓷芯绕线贴片电感可以在如此高的频率下保持稳定的电感和相当高的Q值，从而在高频电路中占有一席之地。

叠片电感：磁屏蔽性好，烧结密度高，机械强度好，与绕组电感相比：体积小，电路小，磁路闭合，不受周围元件干扰，不受周围元件干扰，有利于元件的高密度安装；叠层一体化结构，可靠性高，耐热性好，可焊性好缺点是合格率低，成本高，电感小，Q值小。
