共模电感和差模电感的区别

共模电感和差模电感都是抗电磁干扰的有效元件，广泛应用于各种滤波器、开关电源等。但共模电感是用来抑制共模干扰的，而差模电感是用来抑制共模干扰的。用于抑制差模干扰，两者都是重要的滤波电感。

共模电感是双向和双向的，差模电感是单向的。共模是在零线和火线上连接两个绕组，两个绕组一起进出，共模信号被滤除。

差模是一种滤波电感，其绕组分别接零线和火线，只滤除差模干扰。

共模信号：零线和火线上的两个相同信号分别耦合形成回路。

差模信号：识别与有用信号相同的回路的共模电感和差模电感

虽然这两种电感都是滤波电感，但它们的不同功能也决定了外观和绕线方式。对于共模电感，它们绕在同一个磁芯上，两个绕组的线圈直径和线圈数相同，但方向相反，一组线圈有两个引脚，所以共模电感有四个针脚；而差模电感绕在一个线圈上，铁芯上只有一个线圈，所以只有两个引脚，所以从引脚数上可以区分共模电感和差模电感。

共模电感和差模电感的应用

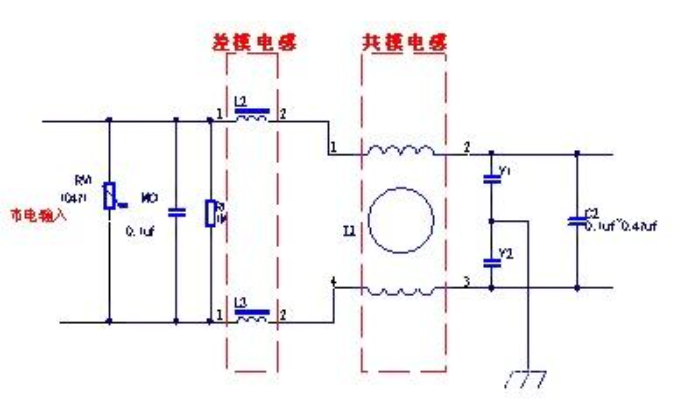

下面是EMI滤波电路的部分电路图。 L1为共模电感，共1-4脚，而L 2 和L3为差动电感，分别有1-2脚。可以看出，差动电感通过交流电源电流。这种差动电感可以承受很大的交流电流，一般成对出现。
