为什么电容通高频阻低频视频

电容器有一个充放电的时间问题。当交流电的正半周，给电容器充电的瞬间，电路是有电流流过的，相当于通路，一旦电容器充电完毕，则电路就没有电流流过了，相当于断路。当交流电的负半周到来时，又将产生电流，先抵消掉原来充在电容上的那个相反的电荷，在继续充电至充满。 现在假设电容器需要的充电时间t一定，则当一个频率较高的交流电正半周结束时，假设电容器容量够大，还未充满电，负半周就到来了，则这电路会一直流着电流，相当于这电容器对这个高频的交流电来说，是通路的。 如果这个交流电的频率较低，正半周将电容器充满电荷以后，负半周仍未到来，则电流会在中途断流，则电容器对于这个低频的交流电来说，就不是完全通路了。 如果充电的时间相对于交流电的半周期来将，是有较大比例的，那么就可以这个电容器对这个频率的交流电来讲，还没有完全断路，只是有一定的阻抗。 如果充电的时间相对于那个频率的交流电的半周期来讲，是极短的，那么电容器就可以认为完全断路，没有电流流过。 线圈的原理也是一样的，只是它不是充电的问题，而是建立它应有的磁场的问题。是在交流电半周期结束的时候，它的磁场已经建立起来没有的问题了。



为什么小电容通高频,大电容通低频

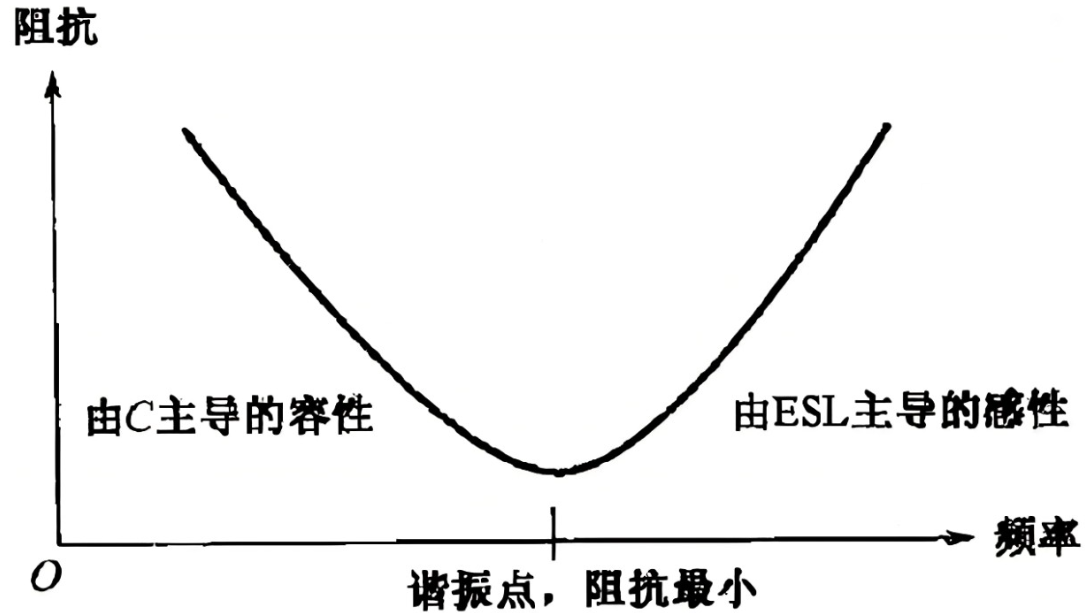

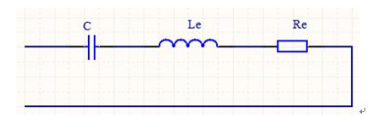

大电容需要的介质面积比较大，而电极和介质是卷在一起或堆叠在一起的，要做到面积比较大，必然卷的或者堆叠的比较多，其分布电感就会变大，而分布电感越大，高频越不容易通过从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高，但实际上超过1UF的电容大多为电解电容，有很大的电感成分，所以频率高后反而阻抗会比较大，有时候会看到有一个电容量较大的电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高频阻低频，电容越大低频越容易通过，电容越小高频越容易通过，具体用在滤波中，大电容虑低频，小电容虑高频。
