■ 范围
本规格书制定金属膜圆柱体电阻器的质量标准和验收规则。
■ 产品特点
1.高稳定性，高级薄膜技术。
2.精度高可达0.1%，低温度系数可达10PPM。
3.使用环境温度：-55℃～+155℃。
4.适用于表面贴装（SMD）。
■ 产品结构
A | 环氧树脂涂料 | D | 切割线 |
B | 色环 | E | 高含铝氧化铝磁棒 |
C | 高稳定性导电膜 | F | 镀锡铁帽 |
■ 规格尺寸
规格 | L(mm) | D(mm) | K(mm) | 包装(盘) |
RMLM0204 | 3.5±0.5 | 1.4±0.15 | 0.7 | 3000PCS |
RMLM0207 | 5.9±0.5 | 2.2±0.2 | 0.8 | 2000PCS |
RMLM0309 | 8.5±0.5 | 3±0.3 | 1.7 | 2500PCS |
RMLM0411 | 10.5±0.5 | 4±0.3 | 2.3 | 2000PCS |
RMLM0515 | 14.5±0.5 | 4.5±0.3 | 2.3 | 1000PCS |
■ 标准品技术规格
规格 | 功率 | 最高工 作电压 | 最高负 荷电压 | 电阻阻值范围（Ω） | 温度系数（PPM） | ||||
±0.1% | ±0.25% | ±0.5% | ±1% | ±5% | |||||
0204 | 1/6W | 150V | 300V | 33Ω-100KΩ(±10/15PPM) 33Ω-510KΩ(±25PPM) | ±10、±15、±25 | ||||
33Ω-1MΩ | 1Ω-1MΩ | 1Ω-5MΩ | ±50 | ||||||
- | 0.1Ω-5MΩ | ±100 | |||||||
0207 | 1/4W | 200V | 400V | 33Ω-100KΩ(±10/15PPM) 33Ω-1MΩ(±25PPM) | ±10、±15、±25 | ||||
33Ω-1MΩ | 1Ω-1MΩ | 1Ω-5MΩ | ±50 | ||||||
- | 0.1Ω-10MΩ | ±100 | |||||||
0309 | 1/2W | 500V | 1000V | 1Ω-10MΩ | ±50、±100 | ||||
0411 | 1W | 500V | 1000V | 1Ω-10MΩ | ±50、±100 | ||||
0515 | 3W | 500V | 1000V | 1Ω-10MΩ | ±50、±100 | ||||

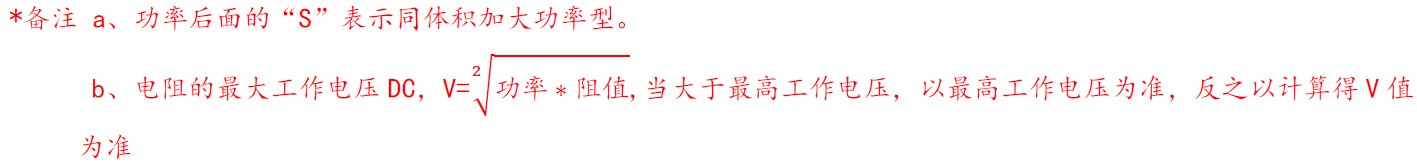

■ 深功率（S、SS）技术规格
规格 | 功率 | 最高工 作电压 | 最高负 荷电压 | 电阻阻值范围（Ω） | 温度系数（PPM） | ||||
±0.1% | ±0.25% | ±0.5% | ±1% | ±5% | |||||
0204 | 1/4WS | 200V | 400V | 33Ω-1MΩ | ±25 | ||||
33Ω-1MΩ | 1Ω-1MΩ | 1Ω-5MΩ | ±50 | ||||||
- | 0.1Ω-5MΩ | ±100 | |||||||
0207 | 1/2WS | 300V | 600V | 33Ω-1MΩ | ±25 | ||||
33Ω-1MΩ | 1Ω-1MΩ | 1Ω-5MΩ | ±50 | ||||||
- | 0.1Ω-10MΩ | ±100 | |||||||
0207 | 1WSS | 350V | 700V | - | 1Ω-5MΩ | ±50、±100 | |||
0309 | 1WS | 500V | 1000V | - | 1Ω-5MΩ | ±50、±100 | |||
0309 | 2WSS | 500V | 1000V | - | 1Ω-5MΩ | ±50、±100 | |||
0411 | 2WS | 500V | 1000V | - | 1Ω-5MΩ | ±50、±100 | |||

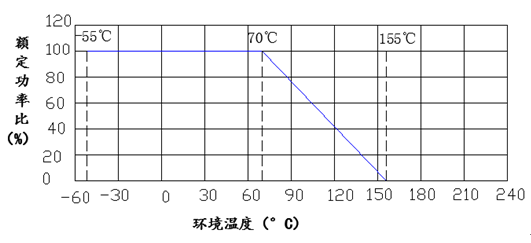

■ 额定功率递减图
