什么是无铅厚膜贴片电阻 绿色厚膜贴片电阻 - CRG 系列

0201 / 0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512


绿色厚膜贴片电阻 - CRG 系列


环保用绿色厚膜电阻器，符合 RoHS 标准，无豁免。电阻1ohm to10Mohm，尺寸从0201~2512，化合物中完全不含铅。这些矩形电阻器对于任何电子应用都具有高稳定性。

特征

  • 无 RoHS 豁免的绿色电阻器。

  • 高度可靠的多层电极结构。

  • 兼容所有焊接工艺。

应用

  • 电信设备。

  • 收音机和录音机，电视调谐器。

  • 数码相机、手表、袖珍计算器。

  • 电脑、仪器。

  • 医疗和军事设备。

建造

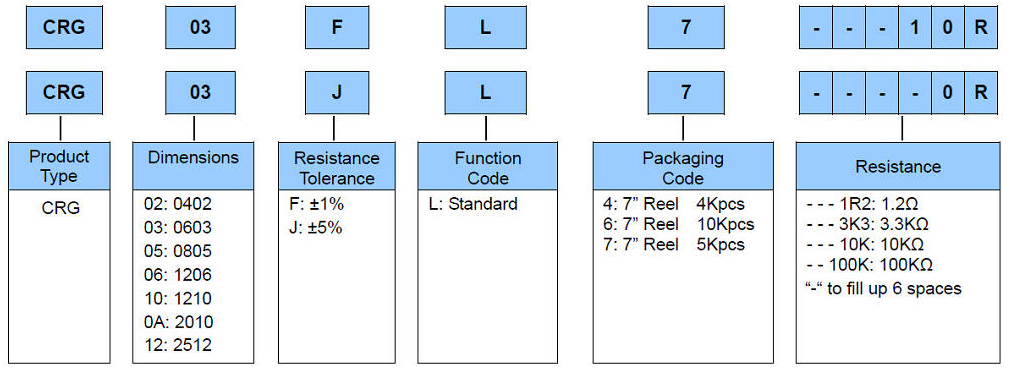

零件编号

型号：CRG03FL7---10R
型号：CRG03JL7----0R


标准电气规格

物品种类70°C 时的额定功率 跳线额定电流工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围TCR
(PPM/°C)
±1%
(E24、E96)		±5%
(E24)
CRG02 (0402)1/16W-55 ~ +155°C50V100V1Ω - 9.76Ω
10Ω - 1MΩ
1.02MΩ - 10MΩ		±200
±100
±200
跳线：1A0Ω (<50mΩ)-
CRG03 (0603)1/10W-55 ~ +155°C75V150V1Ω - 9.76Ω
10Ω - 1MΩ
1.02MΩ - 10MΩ		±200
±100
±200
跳线：1A0Ω (<50mΩ)-
CRG05 (0805)1/8W-55 ~ +155°C150V300V1Ω - 9.76Ω
10Ω - 1MΩ
1.02MΩ - 10MΩ		±200
±100
±200
跳线：2A0Ω (<50mΩ)-
CRG06 (1206)1/4W-55 ~ +155°C200V400V1Ω - 9.76Ω
10Ω - 1MΩ
1.02MΩ - 10MΩ		±200
±100
±200
跳线：2A0Ω (<50mΩ)-
CRG10 (1210)1/3W-55 ~ +155°C200V400V1Ω - 9.76Ω
10Ω - 1MΩ
1.02MΩ - 10MΩ		±200
±100
±200
跳线：2.5A0Ω (<50mΩ)-
CRG0A (2010)3/4W-55 ~ +155°C200V400V1Ω - 9.76Ω
10Ω - 1MΩ
1.02MΩ - 10MΩ		±200
±100
±200
跳线：3.5A0Ω (<50mΩ)-
CRG12 (2512)1W-55 ~ +155°C250V500V1Ω - 9.76Ω
10Ω - 1MΩ
1.02MΩ - 10MΩ		±200
±100
±200
跳线：4A0Ω (<50mΩ)-

工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
