防雷接地电阻规范值

接地电阻是电流从接地装置流向地面，然后流经接地流向另一个接地体或扩散到很远的地方时遇到的电阻。接地电阻值反映了电气设备与“接地”之间的良好接触程度，并反映了接地网的规模和防雷工程的优劣程度。

接地电阻是用来衡量接地状态是否良好的重要参数。它是电流从接地装置流入地面，然后流向另一个接地体或扩散到一定距离所遇到的阻力。它包括接地线和接地体本身。电阻，接地体与接地电阻之间的接触电阻，以及两个接地体之间的接地电阻或接地体之间的接地电阻到无穷大。接地电阻的大小直接反映了电气设备与“接地”接触的良好程度，也反映了接地网的规模。接地电阻的概念仅适用于小型接地网;随着接地网面积的增加和土壤电阻率的降低，接地阻抗的感性成分变得越来越重要。大型接地网应设计有接地阻抗。

接地电阻测量方法

影响接地电阻的因素有很多：大小（长度、厚度）、形状、数量、埋藏深度、周围地理环境（如平地、沟渠、坡度不同）、土壤湿度、质地等。为了确保设备的良好接地，必须使用仪表来测量接地电阻。

接地电阻测量方法可分为：伏安法、比率表法和桥法。按具体测量仪器和极数可分为：手动接地电阻表法、钳式接地电阻表法、电压电流表法、三极法和四极法。

测量接地电阻时，一些因素会导致接地电阻不准确：

（1）地网周围土壤组成不一致，地质不同，密封性、干湿程度不同，分散性。地表的杂散电流，特别是架空地线、地下水管、电缆护套等，对试验有特殊的影响大。解决方案：取不同的点来测量并取平均值。

（2）测试线方向错误，距离不够长。解决方案：找出测试方向和距离。

（3）辅助接地电极电阻过大。解决方法：在地桩上洒水或使用电阻降低器来降低电流电极的接地电阻。

（4）测试夹与地面测量点之间的接触电阻过大。解决方案：用锉刀或砂纸抛光触点，并用测试线夹将抛光的触点完全夹紧。

（5）干扰影响。解决方法：调整线路输出方向，尽量避开干扰较大的方向，使抄表减少抖动。

（6）电表使用问题。电池电量低，解决方法：更换电池。

（7）仪器精度下降。解决方案：重新校准为零。

接地电阻测试值的准确性是判断接地是否良好的重要因素之一。一旦测试值不准确，就会浪费人力物力（测量值太大），或者给接地设备带来安全隐患（测量值太小）。

接地电阻值标准以及其规范要求

接地电阻的标准要求

1、独立防雷的接地电阻应小于等于10欧姆;

2、独立安全保护接地电阻应小于等于4欧姆;

3、独立交流工作的接地电阻应小于等于4欧姆;

4.独立直流工作接地电阻应小于等于4欧姆;

5.防静电接地电阻一般要求小于等于100欧姆。

6.公共接地体（接头接地）的接地电阻不应大于1欧姆。

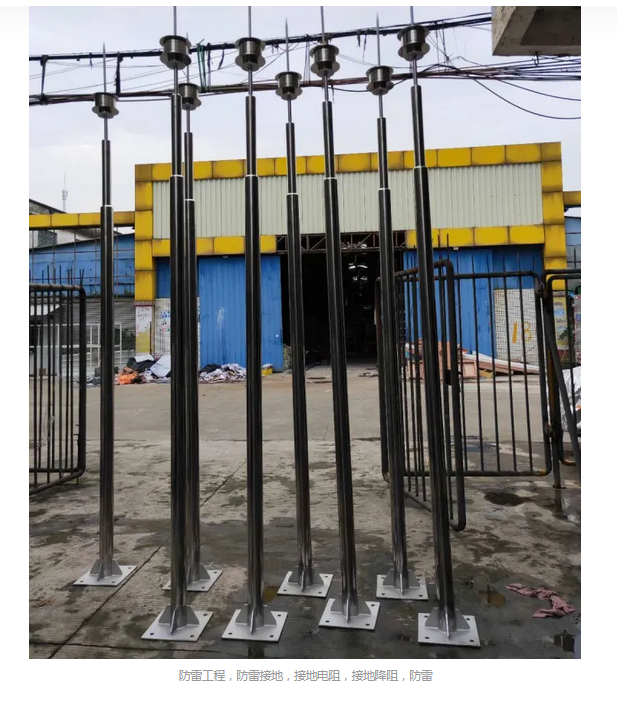

避雷针的地线属于防雷接地。如果根据要求设置避雷针的接地电阻和防静电接地电阻，那么防静电设备的地线可以与避雷针的地线连接，因为避雷针的接地电阻更多静电接地电阻小10倍， 所以当发生雷击事故时，大部分的雷电都会从避雷针接地排出，通过防静电地的电流可以忽略不计。接地有三种类型：电气设备的金属外壳，混凝土，电线杆等，可能会因绝缘损坏而充电。设置接地以防止危及人身安全。低于1Ω。低压电气设备保护接地电阻不大于4Ω，小接地短路电流（500A以下）高压保护接地电阻不大于10Ω，大接地短路电流（500A以上）高压保护接地电阻不大于0.5Ω，变压器中性点接地电阻不大于4Ω，重复接地电阻不大于10Ω。如果土壤电阻率过高，可以通过使用外接地方法，土壤化学处理方法，土壤替代方法，深埋方法，扩展接地方法和网络接地装置来降低接地电阻。

防静电接地：将易燃燃料油、天然气储罐、管道、电子设备接地，防止静电冲击。

防雷接地：为了将雷电引入地面，将防雷设备的接地端子（避雷针等）接地，以消除雷电过电压对电气设备和个人财产的危害。接地也称为过电压保护接地。
