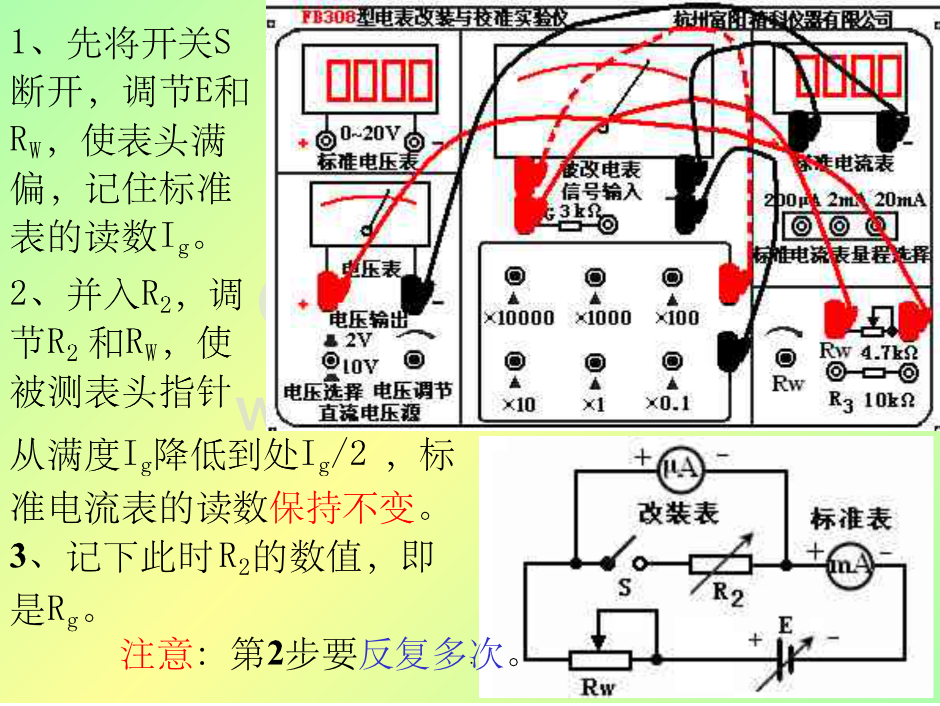

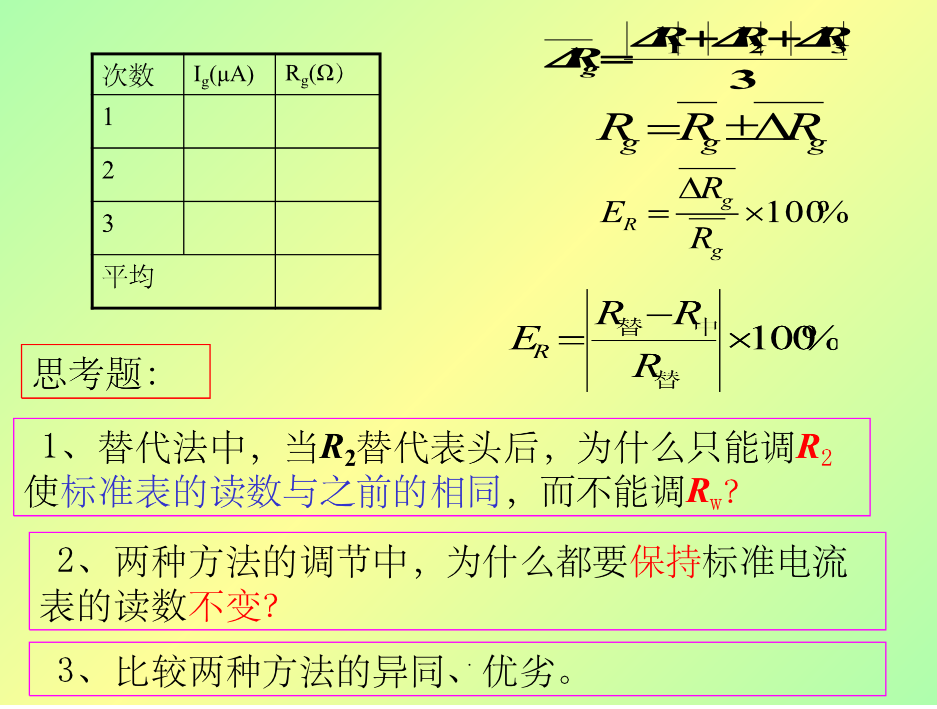

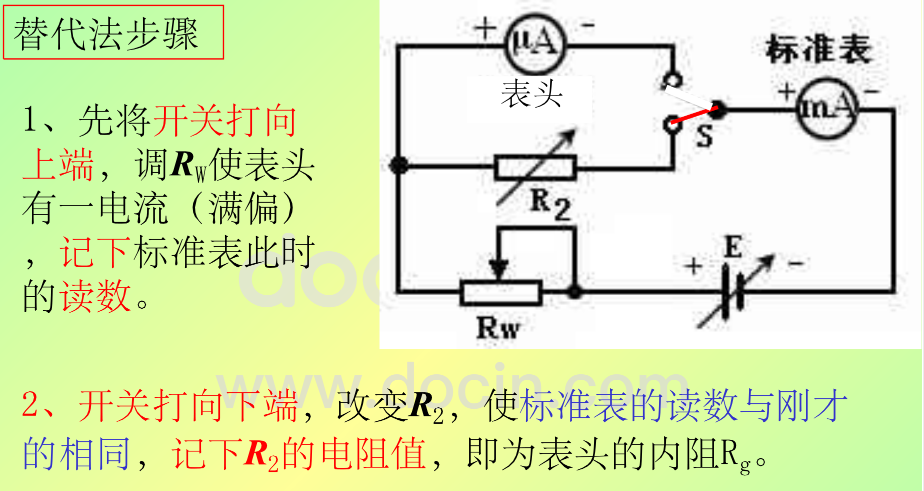

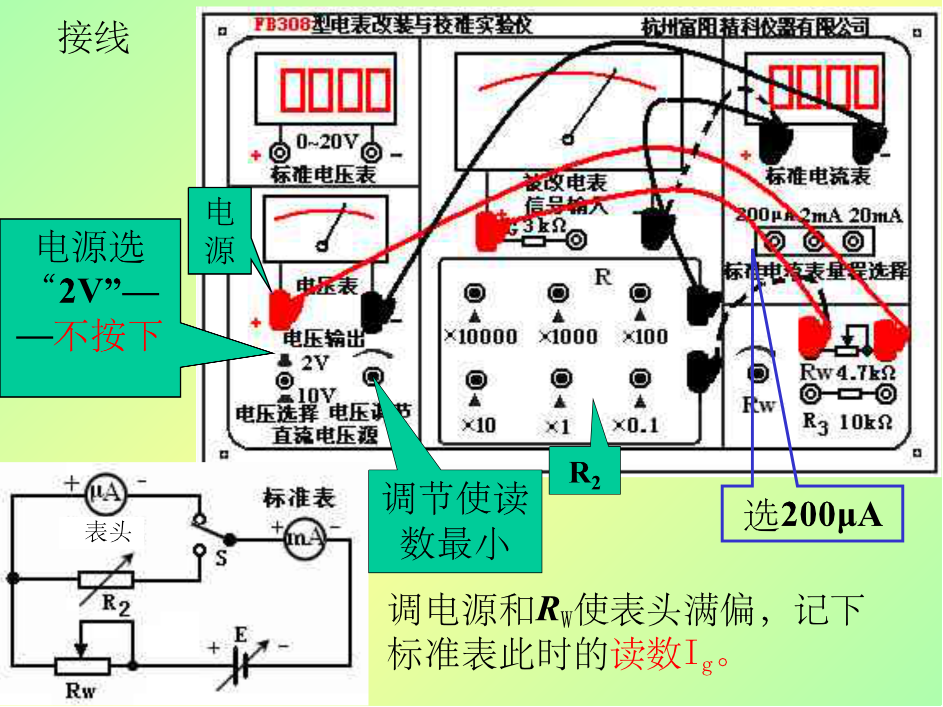

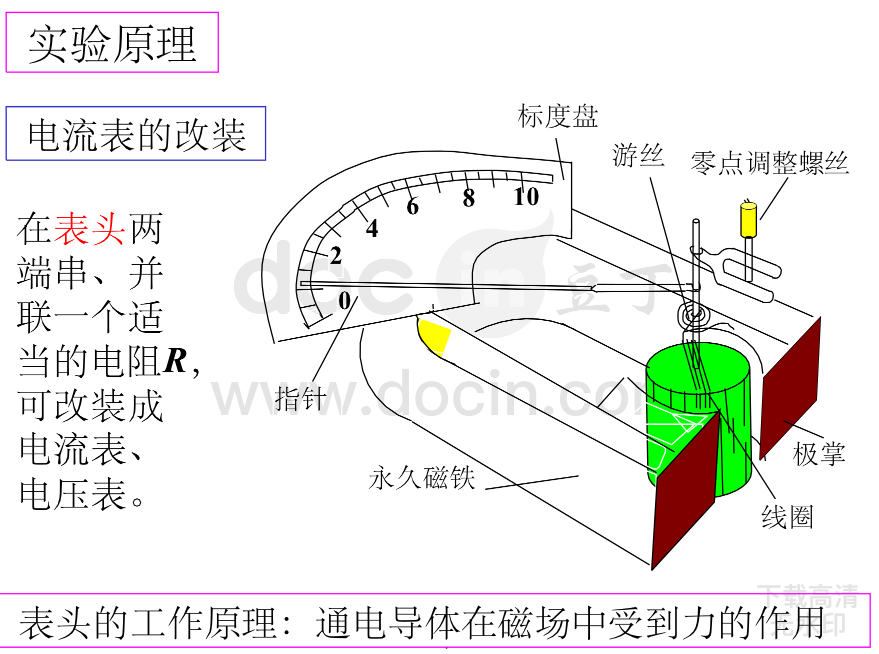

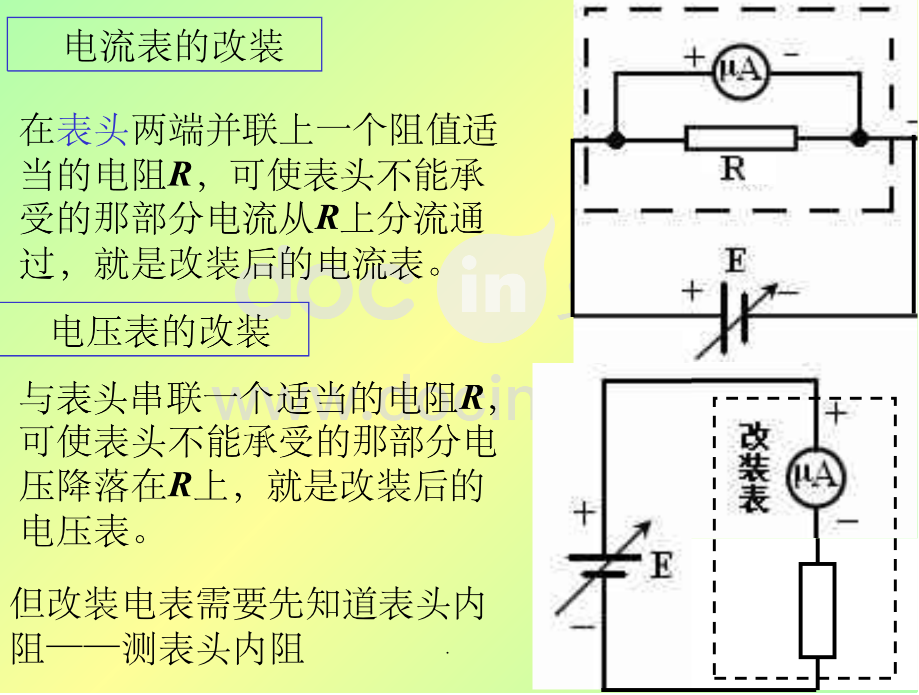

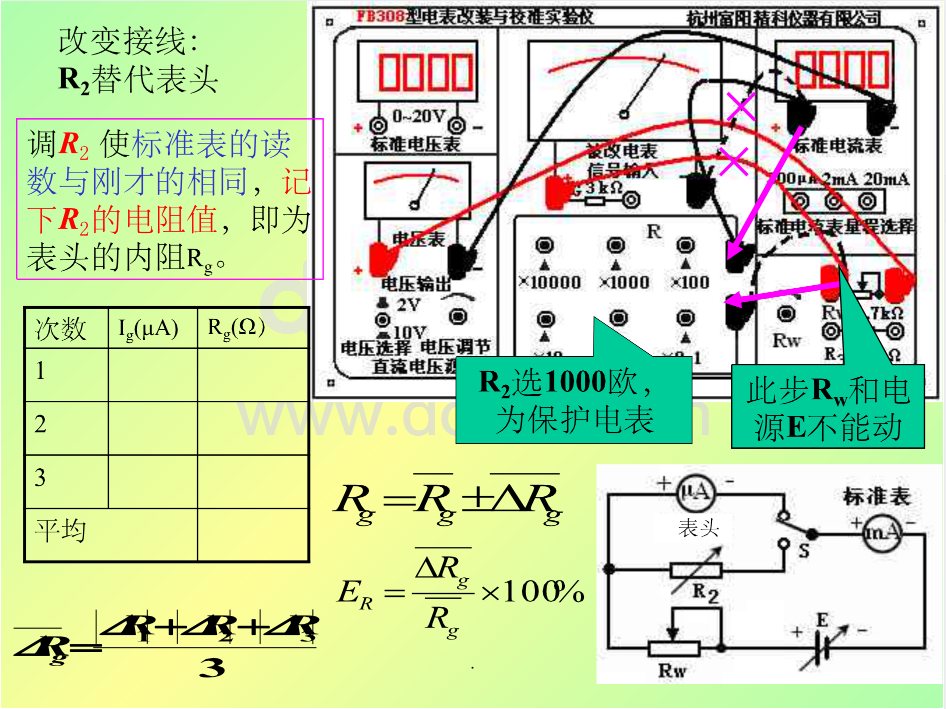

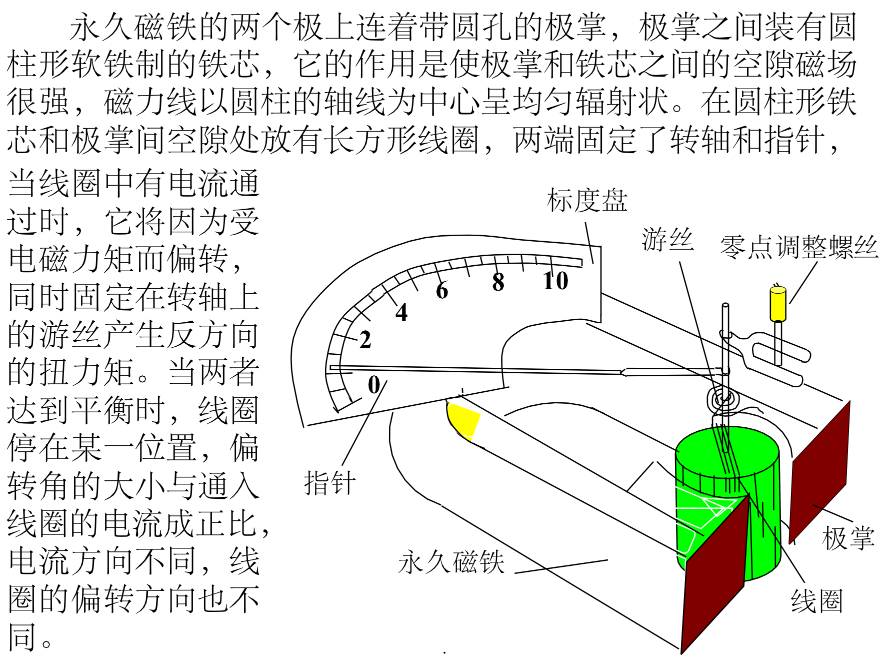

使用中值法或替代法测量表头内阻。学习使用中位数法和替代法测量表头内阻。实验的目的。实验仪器FB308型电表改型校准实验仪器调零螺丝永磁游丝指针刻度10线圈表头工作原理：电流表在通电导体受力作用下的改型实验的实验原理在磁场中。在表头上接一个合适的电阻R，就可以转换成电流表或电压表。永磁体的两极与带有圆孔的极掌相连。极掌之间装有圆柱形软铁芯。其作用是使极掌与铁芯之间的间隙产生强磁场。以圆柱体轴线为中心均匀辐射。在圆柱形铁芯和极掌之间的间隙中放置一个矩形线圈。轴和指针固定在两端。调零螺丝是带有游丝的永磁体。偏转时，固定在旋转轴上的游丝会产生相反方向的扭矩。当两者平衡时，线圈停在某一位置，偏转角与通过线圈的电流成正比。电流方向不同，线圈的偏转方向不受电流表的改变。表头两端并联一个电阻值。适当的电阻R可以将电表不能承受的电流部分从R中分流出来，就是改型的电流表。一个合适的电阻R与表头串联，可以使表头不能承受的那部分电压降到R上，就是改型的电压表。但是你需要知道表头的内阻才能修改仪表——表头的内阻。电压表的改造。测量内阻的常用方法有：中值法和代入法。替代方法 测量原理：当被测电流表（电表）接入电路时，电路中有电流。如果用电阻盒R代替，改变电阻值使电路中的电流不变，则电阻盒的电阻值就是被测仪表的内代换法。步骤一、先将开关拨至上端，调节R使表头有电流（全偏），此时记下标准表的读数。 2、将开关拨至下端，改变R使标准表读数与上一相同，记下R表头接线电源选择“2V”——将最小读数调至200μA，调整电源和R使表头满偏差，记下此时标准表的读数I为1000欧姆。为保护电表，使标准电表的读数与上一表相同。记录的电阻值为表头的内阻。源E不能改接线：更换表头次1.中值法也叫半电流法：如图，先关掉开关S，调整E和R，使表计满偏，并记住标准仪表的读数。然后闭合开关S，连接电阻盒。改变R的值，使被测仪表的指针从满量程I移动，而标准电流表的读数保持不变。此时，R准电流表的读数保持不变。注意：步骤2需要重复多次。 1、先关掉开关S，调节E和，使表头完全偏置，记住标准表的读数I。 2、为什么在两种方法的调整过程中标准电流表的读数要保持不变？问题： 3.比较两种方法的异同、优缺点。频率
