光颉viking可调电阻 可调厚膜贴片电阻器（RT系列）

0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512


可调厚膜片式电阻器 - RT 系列文件下载

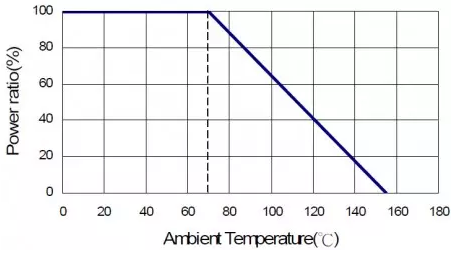

降额曲线

用于特殊要求的灵活可调电阻器。适用于激光微调。尺寸从 0402-2512，厚膜技术，兼容所有焊接工艺。

范围

  • 本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。

特征

  • 适用于激光微调。

  • 体积小，重量轻。

  • 高度可靠的多层电极结构。

  • 兼容所有焊接工艺。

应用

  • 调谐器

  • 传感器控制电路

  • 摄像机

  • 便携式音频

  • 光电传感器

  • 便携式测量设备

建造

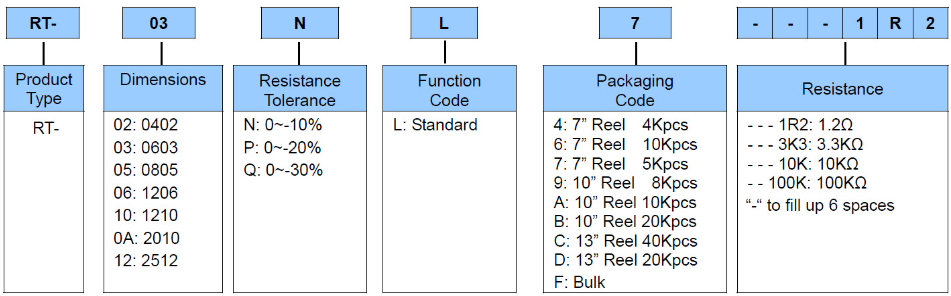

零件编号


标准电气规格



项目
类型
70°C 时的额定功率		工作温度
范围		最大限度。
工作电压		最大限度。
过载电压		电阻范围TCR
(PPM/°C)
0~-10%0~-20%0~-30%
RT-02 (0402)1/16W-55 ~ +155°C50V100V1Ω - 10MΩ±200
RT-03 (0603)1/10W50V100V1Ω - 9.76Ω 10Ω
- 1MΩ
1.02MΩ - 10MΩ		±200
±100
±200
RT-05 (0805)1/8W150V300V
RT-06 (1206)1/4W200V400V
RT-10 (1210)1/3W200V400V
RT-0A (2010)3/4W200V400V
RT-12 (2512)1W250V500V

工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
