什么是无感电阻？无感电阻特性，介绍，作用和制作

  • 简介

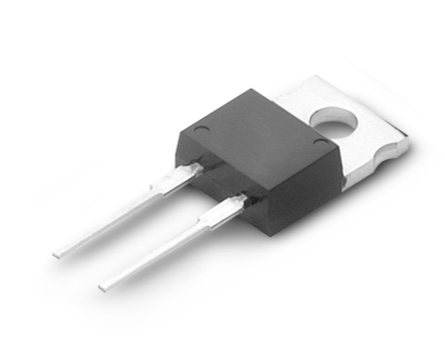

    在高频应用下，由于电阻自身的尺寸以及结构，必须考虑电阻固有电感对电阻整体的影响，因为工作频率越大，寄生电感也会越大。可以实现无感或低感的电阻技术主要有线绕电阻、箔电阻、实心陶瓷电阻、平面功率电阻。这些电阻在高频应用下表现出的感抗较低而不影响电阻精度或者其他参数。

  • 特性

    高精度

    低感抗值

    极好的频率特性

    抗脉冲

    应用场景

    医疗

    通讯设备

    工业控制




无感电阻在电阻产品中起着重要的作用，因为普通电阻的电感很高，在使用中容易引起振荡，从而损坏电路中的其他器件。因此，无感电阻经常被用作负载来吸收设备使用过程中产生的多余功率，或者起到缓冲和制动的作用。这种类型的阻力通常被称为制动阻力或负载阻力。 感应电阻介绍 不敏感就是不敏感。当然，这里没有意味着电阻上的电感值非常小，可以忽略不计，并且通常不是完全不存在。这种类型的无传感器电阻通常是电子行业中一些复杂仪器和仪表设备所需要的，因为普通的高电感电阻在使用中容易振荡并损坏电路中的其他器件。 无电感电阻作用 无感电阻主要用于大功率电路。所谓的无感电阻是通过并排缠绕两根导线，最终将两根导线以相反的方向连接起来，以抵消彼此的自感。由于绕线工艺复杂，无感电阻价格较高。 无电感绕组电阻的制作 绕组电阻是电阻丝沿一定方向绕在绝缘杆或绝缘柱上，但这种单螺旋绕组电阻在电路中产生电感效应，影响精度。为了消除这种影响，采用双螺旋反绕法来抵消两个线圈产生的电感。整个绕组电阻对外部电路不敏感或轻微，这就是无电感绕组电阻。 无电感电阻的合适范围 1.大功率交流电机和DC电机的启动、制动或速度控制。 2.电动牵引机车、电梯和人行道上地铁和轻轨的起重设备。 3.拉(合)合高压开关的分流电阻和高压设备中的过电压保护。 4.高压配电网中变压器或发电机的中性接地。 5.中高频设备、工业炉和电脉冲设备。 6.各种电源设备、电源控制柜、转换器等的负载。 7.在各种高压电源输出电路中。 8.需要各种大功率、高电阻、无电感的电子、功率器件。 9.中央空调和交流及DC逆变焊机中的降压、限流和吸收。 10.晶闸管保护电路的阻容吸收。 无感电阻的选择 1.非感性电阻，最重要的是感性电阻值，还要注意设备使用的一致性和稳定性。 2.无感电阻作为负载时会产生大量热量，良好的散热也是重要参数之一。 3.如果设备要求体积较大，则不宜选用绕组电阻等大的非感性电阻。
