光颉viking大阻值电阻 高阻值贴片电阻器(HMR 系列)

0805 / 1206


高阻值贴片电阻 - HMR 系列文件下载


降额曲线

通用厚膜电阻器,用于高达 1G 欧姆的高阻值。用于高压分压器或混合器的高可靠性多层电极结构片式电阻器。

范围

  • 本规范适用于所有尺寸的以钌基为材料的矩形固定片式电阻器。

特征

  • 扩展电阻范围(110MΩ~1GΩ)。

  • 表面贴装封装。

  • 高度可靠的多层电极结构。

应用

  • 分压器和混合器

  • X 射线设备

  • 低信号检测或放大电路

  • 高输入阻抗石英放大器

  • 测试设备

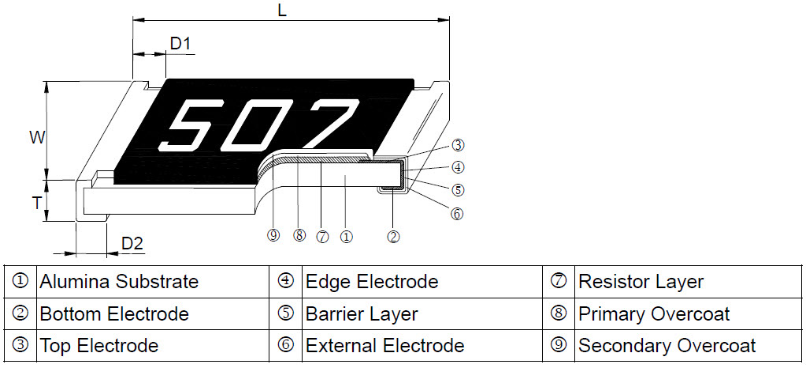

建造


零件编号


标准电气规格

项目
类型
70°C 时的额定功率工作温度 范围最大限度。工作电压最大限度。过载电压电阻范围
±5%
TCR
(PPM/°C)
HMR05 (0805)1/8W-55 ~ +125°C150V300V110MΩ ~ 500MΩ±500
510MΩ ~ 1GΩ±1000
HMR06 (1206)1/4W200V400V110MΩ ~ 500MΩ±500
510MΩ ~ 1GΩ±1000

工作电压=√(P*R) 或 Max. 以上列出的工作电压,以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压,以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
