光颉viking模压电阻 高精度电阻器(MFD 系列)
0727 / 1040
高精度金属膜引线电阻器-MFD系列文件下载

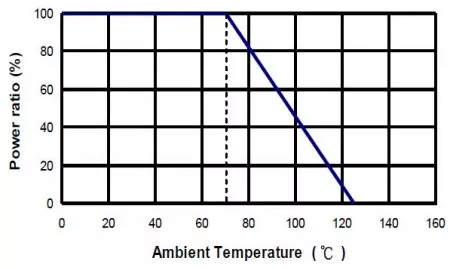

降额曲线
高精度金属膜引线电阻器,非常严格的公差和极低的TCR,适用于精密高级设备和测量等。
特征
非常严格的公差低至 ±0.02%。
极低的 TCR,低至 ±5PPM/℃。
高精准度。
出色的稳定性。
应用
精密设备
测量设备
建造

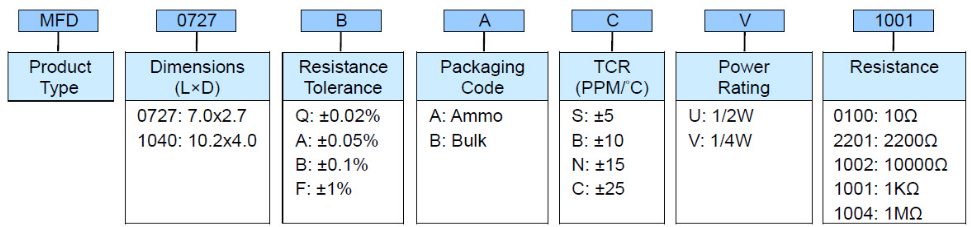

零件编号
标准电气规格
项目 类型 | 额定功率 70°C | 工作温度 范围 | 最大限度。 工作 电压 | 最大限度。 过载 电压 | 电阻范围 | TCR (PPM/°C) | |||
---|---|---|---|---|---|---|---|---|---|
±0.02% | ±0.05% | ±0.1% | ±1% | ||||||
0727 | 1/4W | -55 ~ +125°C | 250V | 500V | 10Ω -500KΩ | ±5 | |||
10Ω -1MΩ | ±10 ±15 ±25 | ||||||||
1040 | 1/2W | 300V | 600V | 10Ω -500KΩ | ±5 | ||||
10Ω -1MΩ | ±10 ±15 ±25 |
工作电压=√(P*R) 或 Max. 上面列出的工作电压,以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压,以较低者为准。
